مراحل کلیدی آمادهسازی نقشههای پایپینگ
2دقیقه
آنچه در این مقاله میخوانید [پنهانسازی]
در پروژههای نفت، گاز و پتروشیمی، فاصله بین طراحی (Engineering) و اجرا (Construction) توسط واحد دفتر فنی پر میشود. آمادهسازی دقیق نقشهها پیش از شروع عملیات جوشکاری و نصب، ضامن سرعت، کاهش دوبارهکاریها (Rework) و کنترل دقیق متریال است. در این مقاله به بررسی ۵ گام حیاتی در آمادهسازی نقشههای پایپینگ میپردازیم.

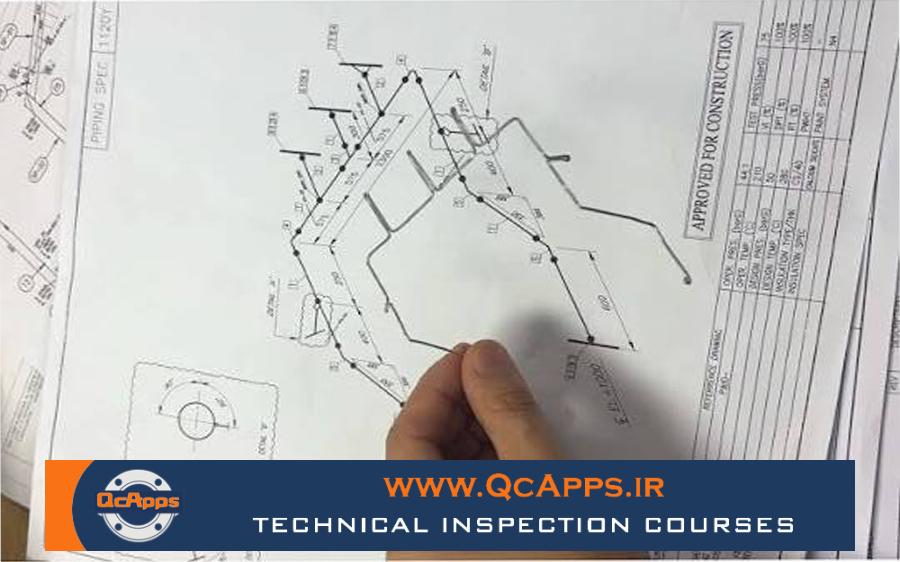

۱. کنترل و مقایسه نقشههای آیزومتریک (Isometric Review)
اولین قدم، بررسی تطابق نقشههای آیزومتریک با نقشههای مرجع از جمله P&ID است. در این مرحله بازرس دفتر فنی باید موارد زیر را کنترل کند:
- صحت مسیر خطوط (Routing) و شماره خطوط (Line Numbers).
- تطابق مشخصات فنی (Spec) و کلاس متریال.
- بررسی ابعاد، ترازها (Elevations) و موقعیت قرارگیری تجهیزات و نازلها.
- شناسایی تداخلات احتمالی (Clash Detection) که ممکن است در طراحی دیده نشده باشد.

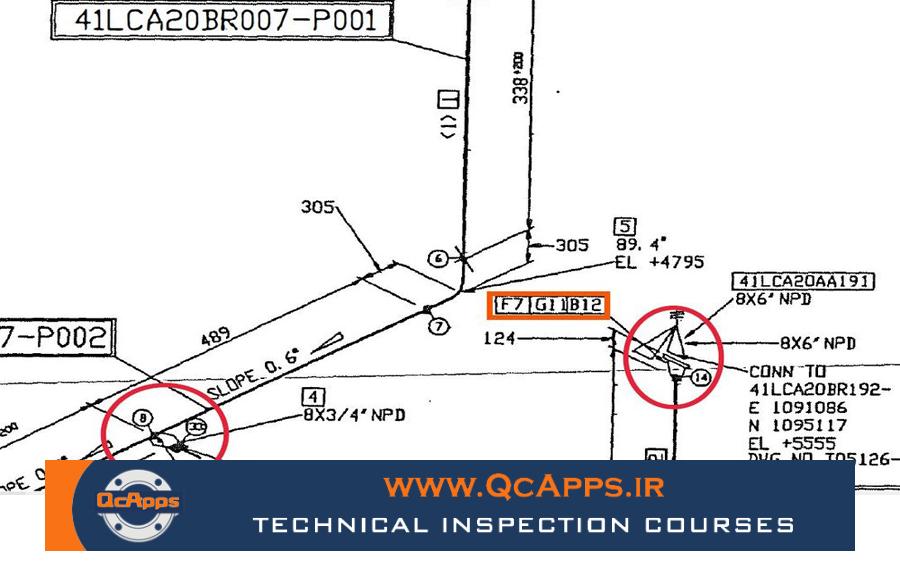

۲. سرجوشگذاری (Weld Numbering)
پس از تأیید نهایی ابعاد نقشه، نوبت به شناسایی و شمارهگذاری جوشها میرسد. این کار برای ردیابی (Traceability) در مراحل بازرسی و تستهای غیرمخرب (NDT) حیاتی است.
- تمایز بین جوشهای کارگاهی (Shop Welds) و جوشهای صحرایی (Field Welds).
- ثبت شماره هر جوش در Weld Log جهت پایش درصد NDT طبق مشخصات پروژه.
- تعیین نوع اتصال (Butt Weld, Socket Weld و غیره) روی نقشه.
۳. اسپولبندی (Spooling)
برای تسهیل در ساخت و حملونقل، نقشههای آیزومتریک به قطعات کوچکتری به نام اسپول (Spool) تقسیم میشوند.
- هدف: انتقال حداکثری عملیات جوشکاری از سایت به محیط کنترلشده کارگاه (Fabrication Shop).
- در اسپولبندی باید محدودیتهای حملونقل، ظرفیت جرثقیلها و فضای نصب در نظر گرفته شود.
- هر اسپول با یک کد منحصربهفرد (Spool Number) شناسایی میشود تا در مرحله نصب (Erection) به راحتی قابل شناسایی باشد.
۴. تنظیم اولویتبندی اجرایی (Priority Setting)
همه خطوط پایپینگ ارزش زمانی یکسانی ندارند. واحد دفتر فنی باید بر اساس استراتژی پروژه، اولویت ساخت و نصب را تعیین کند:
- مسیرهای بحرانی (Critical Paths): خطوطی که به تجهیزات سنگین متصل میشوند یا در ارتفاعات بالا قرار دارند.
- تست پکیجها: گروهبندی خطوط بر اساس اولویت تست هیدرواستاتیک یا پنوماتیک.
- نیاز سایت: اولویتبندی بر اساس پیشرفت جبهههای کاری در بخش Civil و Structure.
۵. درخواست متریال مورد نیاز (MTO & Material Request)
یکی از مهمترین وظایف، استخراج دقیق لیست متریال (MTO) و تطبیق آن با موجودی انبار است.
- بررسی موجودی لولهها، فیتینگها، ولوها و اقلام ابزار دقیق.
- صدور درخواست متریال (Material Requisition) بر اساس الویتبندی اجرایی.
- پیشبینی “کپجوشها” و متریال مصرفی (الکترود و فیلر) برای جلوگیری از توقف کار.
جمعبندی
آمادهسازی نقشههای پایپینگ صرفاً یک کار دفتری نیست؛ بلکه زیربنای مهندسی کارگاه است. اجرای دقیق مراحل کنترل آیزومتریک، شمارهگذاری جوش، اسپولبندی صحیح و مدیریت متریال، باعث کاهش هدررفت منابع و افزایش کیفیت جوشکاری مطابق با استانداردهایی نظیر ASME B31.3 میگردد.
