لاین چک (Line Check) قبل از هیدروتست چیست و چرا اهمیت دارد؟

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و ساخت تجهیزات فرایندی، پیش از اجرای هیدروتست (Hydrotest) باید اطمینان حاصل شود که خط لوله یا سیستم پایپینگ از نظر ساخت، نصب، بازرسی و آمادگی تست در وضعیت صحیح قرار دارد. این بررسی اولیه که با عنوان لاین چک (Line Check) شناخته می‌شود، یکی از مهم‌ترین مراحل پیش از تست فشار است.

لاین چک در واقع یک بازبینی فنی و اجرایی روی خط است تا مشخص شود همه اجزای سیستم مطابق با نقشه‌ها، مدارک تست، مشخصات فنی و الزامات ایمنی آماده هستند. اگر این مرحله با دقت انجام نشود، ممکن است در زمان آبگیری یا اعمال فشار، مشکلاتی مانند نشتی، آسیب به تجهیزات، ناقص بودن ایزولیشن، اشتباه در محدوده تست یا حتی خطرات ایمنی جدی ایجاد شود.

لاین چک چیست؟

لاین چک مجموعه‌ای از کنترل‌ها و بازدیدهای میدانی است که قبل از آبگیری و تست هیدرواستاتیک انجام می‌شود. هدف اصلی آن این است که اطمینان حاصل شود خط مورد نظر از نظر تکمیل مکانیکی، انطباق با نقشه، آمادگی بازرسی، ایزولیشن، نصب تجهیزات تست و شرایط ایمنی آماده ورود به مرحله هیدروتست است.

این فعالیت معمولاً با حضور نمایندگان Construction، QC، Piping، Pre-commissioning و در برخی پروژه‌ها نماینده کارفرما یا مشاور انجام می‌شود.

هدف از انجام Line Check قبل از هیدروتست

اجرای Line Check چند هدف مهم را دنبال می‌کند:

• اطمینان از کامل بودن محدوده تست
• کنترل تطابق خط با P&ID و Isometric Drawing
• بررسی آماده بودن خط برای آبگیری و اعمال فشار
• جلوگیری از ورود تجهیزات حساس به محدوده تست
• کنترل نقاط Vent و Drain
• اطمینان از تکمیل بازرسی‌ها و آزاد بودن جوش‌ها
• کاهش ریسک نشتی، خرابی و دوباره‌کاری
• افزایش ایمنی هنگام اجرای هیدروتست

به همین دلیل، لاین چک فقط یک بازدید ظاهری ساده نیست، بلکه بخشی از فرایند رسمی آماده‌سازی خط برای تست به شمار می‌رود.

چه زمانی لاین چک انجام می‌شود؟

لاین چک معمولاً پس از تکمیل مراحل اصلی ساخت و پیش از آبگیری انجام می‌شود. یعنی زمانی که:

• جوشکاری خط تکمیل شده باشد
• ساپورت‌ها نصب شده باشند
• تست‌های NDT مورد نیاز انجام شده باشند
• مدارک تست پکیج آماده شده باشد
• محدوده تست مشخص شده باشد
• Blindها، Flangeها و اتصالات موقت در محل خود نصب شده باشند

در واقع، تا زمانی که خط از نظر مکانیکی و مستندات به وضعیت قابل قبول نرسیده باشد، انجام Line Check نهایی معنا ندارد.

مواردی که در Line Check بررسی می‌شود

در زمان لاین چک، معمولاً مجموعه‌ای از موارد فنی و اجرایی کنترل می‌شود. بسته به پروژه، این موارد ممکن است در قالب Line Check Sheet یا Punch List ثبت شوند.

1. تطابق خط با نقشه‌ها

یکی از اولین موارد، بررسی انطباق مسیر خط با مدارک مهندسی است. در این مرحله معمولاً موارد زیر کنترل می‌شود:

• شماره خط (Line Number)
• سایز و کلاس خط
• مسیر صحیح پایپینگ
• جهت نصب تجهیزات و ولوها
• تطابق انشعاب‌ها با نقشه
• بررسی شیب خط در صورت نیاز
• محل صحیح Drain و Vent
• وضعیت Tie-inها و اسپول‌های نهایی

هرگونه مغایرت بین اجرا و نقشه باید قبل از هیدروتست اصلاح یا تعیین تکلیف شود.

2. کنترل کامل بودن جوشکاری و اتصالات

قبل از تست، باید اطمینان حاصل شود که تمام جوش‌های داخل محدوده تست تکمیل شده‌اند و اتصال نیمه‌کاره یا باز در مسیر وجود ندارد.

موارد مهم در این بخش شامل:

• تکمیل بودن تمامی Butt Weld و Socket Weld
• تکمیل بودن جوش‌های ساپورت در بخش‌های مرتبط
• عدم وجود اتصال باز یا موقت ناایمن
• کنترل بسته بودن انتهای خطوط
• نصب صحیح گسکت، پیچ و مهره در فلنج‌ها
• اطمینان از سفت‌کاری مناسب اتصالات فلنجی

وجود حتی یک اتصال ناقص می‌تواند کل تست را با شکست مواجه کند.

3. بررسی وضعیت بازرسی و NDT

یکی از مهم‌ترین بخش‌های Line Check، اطمینان از انجام شدن بازرسی‌های مورد نیاز است. پیش از هیدروتست باید وضعیت جوش‌ها از نظر کنترل کیفیت مشخص باشد.

در این بخش معمولاً بررسی می‌شود:

• انجام VT روی جوش‌ها
• تکمیل RT، UT، PT یا MT طبق ITP پروژه
• بسته بودن گزارش‌های Repair در صورت وجود
• تأیید نهایی جوش‌ها توسط QC
• آزاد بودن محدوده تست از نظر مستندات بازرسی

اگر بعضی از جوش‌ها هنوز در انتظار تأیید یا تعمیر باشند، خط نباید وارد مرحله هیدروتست شود.

4. کنترل ساپورت‌ها و وضعیت مکانیکی خط

در زمان آبگیری و تست، وزن خط افزایش پیدا می‌کند. به همین دلیل باید مطمئن شد که ساپورت‌ها و نگهدارنده‌ها به‌درستی نصب شده‌اند.

در این مرحله معمولاً موارد زیر بررسی می‌شود:

• نصب کامل ساپورت‌های دائم
• وجود Temporary Support در صورت نیاز
• آزاد نبودن بخش‌های بلند و بدون تکیه‌گاه
• مناسب بودن وضعیت Spring Supportها طبق دستور پروژه
• کنترل عدم وجود تنش اجباری غیرعادی روی خط
• بررسی سالم بودن پایه‌ها و گایدها

اگر خط در زمان تست به‌درستی مهار نشده باشد، ممکن است دچار خمش، جابه‌جایی یا آسیب شود.

5. کنترل ایزولیشن محدوده تست

یکی از حساس‌ترین بخش‌های لاین چک، اطمینان از صحیح بودن Test Limit و ایزوله شدن کامل محدوده تست است. این موضوع برای جلوگیری از ورود فشار تست به تجهیزات حساس بسیار مهم است.

موارد قابل بررسی:

• نصب صحیح Test Blind یا Spade/Spacer
• جداسازی PSVها، Control Valveها، Orifice Plateها و تجهیزات حساس
• خروج تجهیزاتی که تحمل فشار تست را ندارند
• بسته بودن صحیح ولوهای مرزی در صورت مجاز بودن
• کنترل جهت و محل Blindها طبق Test Package
• مشخص بودن حد و مرز واقعی تست در سایت

هرگونه اشتباه در ایزولیشن می‌تواند باعث آسیب جدی به تجهیزات فرایندی یا ابزار دقیق شود.

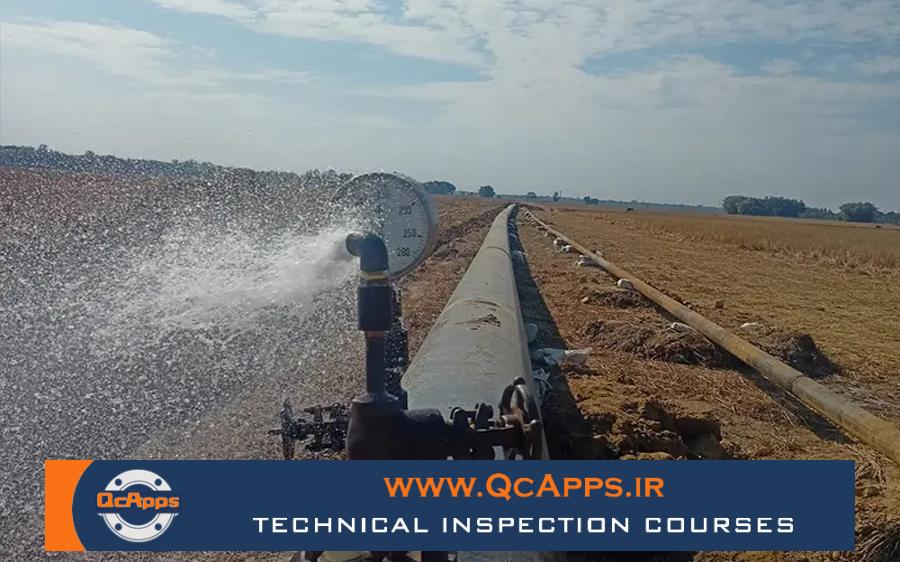

6. کنترل نقاط Vent و Drain

برای انجام صحیح آبگیری، هواگیری و تخلیه آب، وجود و باز بودن مسیرهای مناسب Vent و Drain ضروری است.

در لاین چک باید بررسی شود:

• Ventها در نقاط مرتفع وجود دارند
• Drainها در نقاط پایین خط قابل استفاده هستند
• ولوها یا درپوش‌های مربوطه در دسترس و سالم هستند
• مسیر تخلیه آب مشخص است
• امکان خروج هوای محبوس از سیستم وجود دارد
• بخش‌های Dead Leg یا Low Point شناسایی شده‌اند

نبود Vent و Drain مناسب یکی از مشکلات رایج در زمان هیدروتست است و می‌تواند باعث هواگرفتگی یا باقی ماندن آب در خط شود.

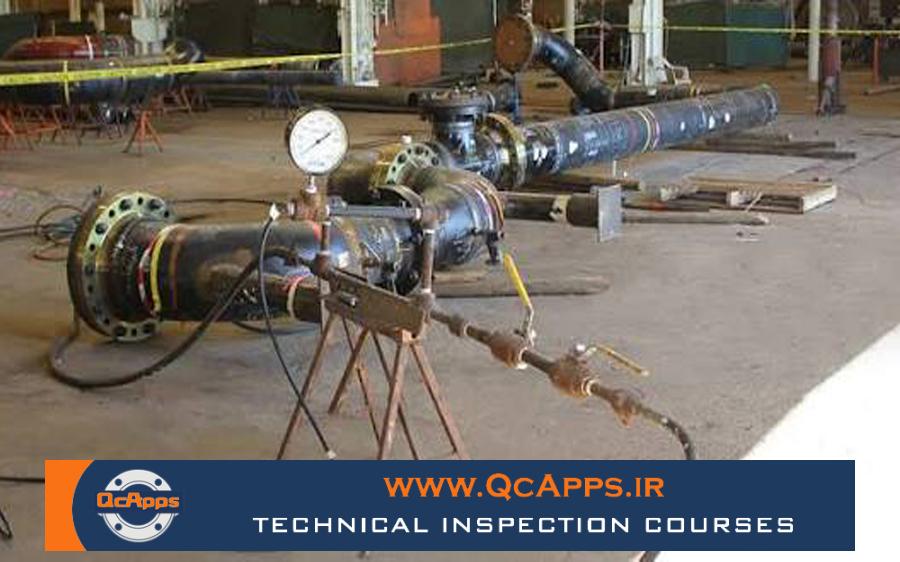

7. بررسی نصب تجهیزات موقت تست

قبل از شروع هیدروتست، تجهیزات موقتی مانند پمپ، گیج، شیلنگ، منیفولد و اتصالات مربوط به تست باید آماده باشند.

در این مرحله معمولاً کنترل می‌شود:

• نصب گیج‌های فشار با Calibration Certificate معتبر
• مناسب بودن رنج گیج
• نصب صحیح پمپ تست
• سالم بودن شیلنگ‌ها و اتصالات موقت
• وجود نقاط مناسب برای اتصال پمپ و گیج
• بسته بودن مسیرهای غیرضروری
• آمادگی مدار برای پرشرایز کردن خط

استفاده از تجهیزات نامناسب یا بدون کالیبراسیون می‌تواند اعتبار تست را زیر سؤال ببرد.

8. بررسی شرایط ایمنی

هیدروتست یک فعالیت پرریسک است و لاین چک باید از نظر ایمنی نیز کامل باشد. پیش از آبگیری و فشاردهی باید مطمئن شد که شرایط تست ایمن است.

موارد ایمنی شامل:

• پاکسازی محدوده اطراف خط
• جلوگیری از حضور افراد غیرمرتبط
• نصب علائم هشدار
• مشخص بودن مسیر فرار و محدوده خطر
• آماده بودن تیم اجرایی و بازرسی
• اطمینان از عدم انجام کار هم‌زمان ناایمن در همان ناحیه
• بررسی دسترسی مناسب برای بازرسی نشتی

ایمنی در این مرحله اهمیت بسیار بالایی دارد، چون هر نقص کوچک در زمان تست می‌تواند به حادثه منجر شود.

مدارک مورد استفاده در Line Check

برای انجام صحیح لاین چک، معمولاً از مدارک زیر استفاده می‌شود:

• P&ID
• Isometric Drawing
• Line List
• Test Package
• Hydrotest Limit Drawing
• ITP
• Weld Map
• Punch List
• Inspection Reports

وجود این مدارک باعث می‌شود کنترل خط فقط بر اساس مشاهده ظاهری نباشد، بلکه با استناد به مستندات مهندسی انجام شود.

Punch List در Line Check

در بسیاری از پروژه‌ها، نتیجه Line Check به‌صورت Punch List ثبت می‌شود. این Punchها ممکن است به دو دسته تقسیم شوند:

• Major Punch: مواردی که مانع انجام هیدروتست هستند
• Minor Punch: مواردی که ممکن است بعداً اصلاح شوند ولی روی تست اثر مستقیم ندارند

برای مثال:

• نبود Blind یا کامل نبودن جوش = Major Punch
• نقص جزئی در رنگ یا تگ‌گذاری = Minor Punch (بسته به پروژه)

تا زمانی که Punchهای اصلی بسته نشوند، خط نباید برای هیدروتست آزاد شود.

تفاوت Line Check با Hydrotest

گاهی این دو مرحله با هم اشتباه گرفته می‌شوند، در حالی که تفاوت مشخصی دارند:

• Line Check مرحله بررسی و آماده‌سازی قبل از تست است
• Hydrotest مرحله اعمال فشار و بررسی استحکام و نشتی خط است

به بیان ساده، Line Check پیش‌نیاز Hydrotest است. اگر لاین چک به‌درستی انجام نشود، احتمال مردود شدن تست یا بروز خطر در حین فشاردهی افزایش می‌یابد.

نقش QC در Line Check

بازرس QC در این مرحله نقش مهمی دارد و معمولاً وظایف زیر را انجام می‌دهد:

• کنترل انطباق خط با نقشه
• بررسی کامل بودن جوش‌ها
• کنترل وضعیت NDT و مدارک بازرسی
• بررسی نصب Blindها و تجهیزات موقت
• ثبت Punchها
• تأیید آمادگی خط برای هیدروتست
• امضا یا تأیید فرم Line Check در صورت آماده بودن خط

در بسیاری از پروژه‌ها، بدون تأیید QC و سایر واحدهای مسئول، اجازه شروع هیدروتست صادر نمی‌شود.

جمع‌بندی

لاین چک یا Line Check یکی از مهم‌ترین مراحل قبل از اجرای هیدروتست در سیستم‌های پایپینگ است. در این مرحله، مسیر خط، کامل بودن جوشکاری، وضعیت بازرسی، نصب ساپورت‌ها، ایزولیشن محدوده تست، نقاط Vent و Drain، تجهیزات موقت و شرایط ایمنی به‌دقت بررسی می‌شوند.

هدف اصلی از این بازبینی، اطمینان از آمادگی واقعی خط برای آبگیری و تست فشار است. اجرای دقیق Line Check باعث کاهش ریسک، جلوگیری از دوباره‌کاری، حفظ ایمنی و افزایش اطمینان از موفقیت هیدروتست می‌شود. به همین دلیل، لاین چک را باید یکی از بخش‌های کلیدی در فرایند Mechanical Completion و Pre-commissioning خطوط پایپینگ دانست.
