مراحل تست و آماده‌سازی خطوط پایپینگ

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرایندی، پس از تکمیل عملیات ساخت و نصب خطوط پایپینگ، لازم است خط از نظر استحکام، نشتی، تمیزی داخلی و آمادگی برای بهره‌برداری مورد آزمایش قرار گیرد. یکی از مهم‌ترین مراحل پیش از راه‌اندازی، تست هیدرواستاتیک (Hydrostatic Test) است که برای اطمینان از استحکام مکانیکی و آب‌بندی سیستم انجام می‌شود.

اجرای تست خط تنها به اعمال فشار محدود نمی‌شود، بلکه مجموعه‌ای از فعالیت‌ها شامل تمیزکاری داخلی، آبگیری، هواگیری، تست هیدرواستاتیک، تخلیه آب و خشک‌کردن خط را دربرمی‌گیرد. انجام صحیح این مراحل از باقی ماندن آلودگی، خوردگی، یخ‌زدگی و آسیب به تجهیزات جلوگیری می‌کند.

نکته: در پروژه‌ها، عملیات تمیزکاری داخلی ممکن است با عناوینی مانند Flushing، Air Blowing، Pigging، Rag Cleaning یا نام‌های اختصاصی پروژه بیان شود. عبارت Rapture Cleaning اصطلاح عمومی و رایج استانداردی برای این عملیات نیست و باید مطابق روش اجرایی تأییدشده پروژه تفسیر شود.

مراحل اصلی تست خط

مراحل تست و آماده‌سازی خط معمولاً به ترتیب زیر انجام می‌شود:

1. تمیزکاری داخلی خط
2. آماده‌سازی و ایزوله کردن محدوده تست
3. آبگیری و هواگیری
4. اجرای تست هیدرواستاتیک
5. تخلیه آب و درین کردن خط
6. خشک‌کردن داخلی خط
7. بازرسی نهایی و تحویل برای راه‌اندازی

هر یک از این مراحل دارای الزامات خاصی است و باید طبق Test Package، P&ID، Isometric Drawing، روش اجرایی پروژه و مشخصات فنی مربوطه انجام شود.

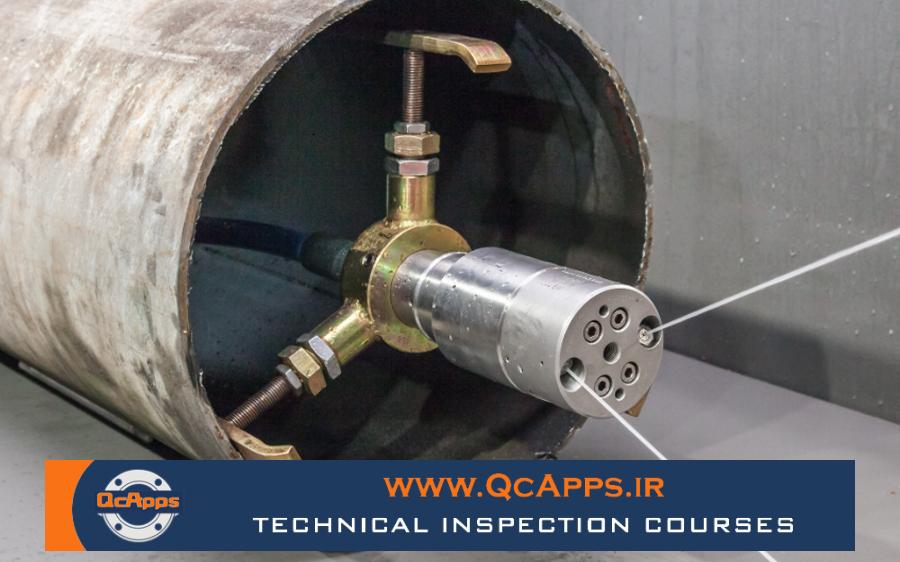

1. تمیزکاری داخلی خط

قبل از آبگیری و تست هیدرواستاتیک، داخل لوله باید از هرگونه آلودگی، براده، گل‌ولای، سرباره جوش، الکترود شکسته، پارچه، ابزار و ذرات خارجی پاک شود. باقی ماندن این مواد در داخل خط می‌تواند باعث گرفتگی، آسیب به ولوها، اختلال در تجهیزات پایین‌دست و کاهش کیفیت تست شود.

تمیزکاری داخلی معمولاً پس از تکمیل جوشکاری، نصب ساپورت‌ها و اطمینان از آماده بودن خط انجام می‌شود.

روش‌های متداول تمیزکاری

بسته به سایز، طول و نوع خط، از روش‌های مختلفی برای پاک‌سازی استفاده می‌شود:

• شست‌وشوی داخلی با آب یا Flushing
• دمش هوا یا Air Blowing

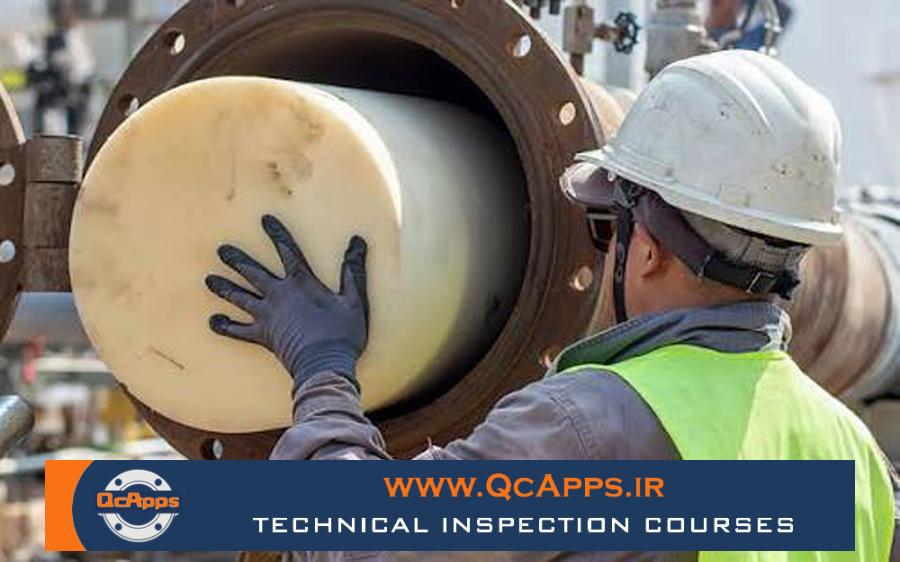

• استفاده از توپک، اسفنج یا پیگ
• عبور دادن پارچه و ابزار مخصوص برای خطوط با سایز مناسب
• تمیزکاری دستی در قسمت‌هایی که امکان دسترسی وجود دارد
• استفاده از آب فشارقوی در شرایط مجاز
• تمیزکاری شیمیایی برای سرویس‌ها و متریال‌های خاص

در زمان تمیزکاری باید اطمینان حاصل شود که روش انتخاب‌شده با متریال لوله، نوع سرویس و الزامات پروژه سازگار است.

نکات مهم در تمیزکاری داخلی

بازرس QC یا مسئول تست باید موارد زیر را کنترل کند:

• خارج شدن براده‌ها، سرباره و مواد خارجی
• باز بودن مسیر داخل خط
• تمیز بودن داخل فیتینگ‌ها و تجهیزات
• نصب توری یا فیلتر موقت در محل خروجی، در صورت نیاز
• جلوگیری از ورود دوباره آلودگی پس از تمیزکاری
• ثبت نتیجه عملیات در چک‌لیست یا گزارش تمیزکاری

در خطوطی که به تجهیزات حساس متصل هستند، معمولاً تجهیزات از محدوده تست جدا یا با صفحات کور و روش‌های مناسب ایزوله می‌شوند.

2. آماده‌سازی و ایزوله کردن محدوده تست

پیش از شروع تست هیدرواستاتیک، محدوده تست باید بر اساس Test Limit مشخص شود. این محدوده معمولاً در نقشه تست یا Test Package تعیین می‌شود.

در این مرحله، موارد زیر بررسی می‌گردد:

• تکمیل بودن جوشکاری و نصب خط
• انجام بازرسی‌های مورد نیاز مانند VT، PT، MT، UT یا RT
• تکمیل شدن عملیات ساپورت‌گذاری
• نصب صفحات کور یا Blind Flanges
• جداسازی تجهیزات حساس به فشار یا آب
• نصب گیج فشار و تجهیزات ثبت فشار
• کنترل ظرفیت تحمل فشار توسط ولوها و فلنج‌ها
• مشخص بودن نقاط Vent و Drain

تمام اتصالات موقت و تجهیزات مورد استفاده برای تست باید دارای ریتینگ مناسب باشند و پیش از اعمال فشار، محدوده تست از افراد غیرمسئول تخلیه شود.

3. آبگیری خط

پس از آماده‌سازی و ایزوله کردن محدوده تست، عملیات آبگیری آغاز می‌شود. آب مورد استفاده باید با الزامات پروژه، نوع متریال و سرویس خط مطابقت داشته باشد.

در خطوط فولاد کربنی، کیفیت آب باید کنترل شود تا میزان کلراید و سایر عوامل خورنده از حدود مجاز پروژه بیشتر نباشد. این موضوع برای فولادهای زنگ‌نزن و آلیاژهای حساس اهمیت بیشتری دارد، زیرا آب نامناسب می‌تواند باعث خوردگی موضعی یا Pitting Corrosion شود.

نکات مهم هنگام آبگیری

• آبگیری باید به‌صورت تدریجی انجام شود.
• نقاط مرتفع خط باید برای خروج هوا دارای Vent باشند.
• نقاط پایین خط باید برای تخلیه آب و درین پیش‌بینی شوند.
• از ایجاد حبس هوا در قسمت‌های مرتفع جلوگیری شود.
• قبل از اعمال فشار، آب باید به تمام بخش‌های محدوده تست برسد.
• در صورت نیاز، دمای آب و دمای محیط ثبت شود.

4. هواگیری خط

وجود هوای محبوس در داخل خط می‌تواند دقت تست را کاهش دهد و خطرات ایمنی ایجاد کند. هوا تراکم‌پذیر است و در صورت افزایش فشار، انرژی زیادی در سیستم ذخیره می‌کند. به همین دلیل، پیش از اعمال فشار باید تا حد امکان هوای داخل خط خارج شود.

هواگیری از طریق Ventهای نصب‌شده در نقاط مرتفع انجام می‌شود. زمانی که آب بدون حباب و به‌صورت پیوسته از محل Vent خارج شد، می‌توان Vent را طبق دستورالعمل پروژه بست.

هواگیری ناقص ممکن است باعث موارد زیر شود:

• نوسان فشار در زمان تست
• نمایش نادرست فشار واقعی
• افزایش خطر در صورت شکست اتصال
• دشوار شدن تشخیص نشتی
• باقی ماندن حفره‌های هوا در بخش‌های مرتفع خط

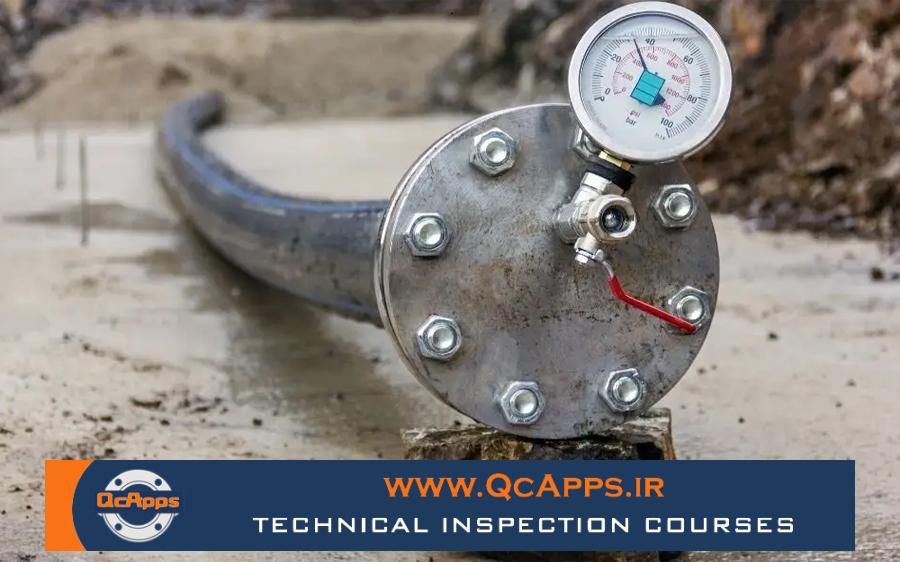

5. تست هیدرواستاتیک خط

تست هیدرواستاتیک برای بررسی استحکام و نشتی سیستم با استفاده از آب انجام می‌شود. در این آزمایش، خط پس از آبگیری و هواگیری، تا فشار تعیین‌شده در مدارک طراحی یا روش اجرایی تحت فشار قرار می‌گیرد.

فشار تست باید بر اساس استاندارد طراحی خط، کلاس سیستم، مشخصات متریال، الزامات پروژه و مدارکی مانند P&ID، Line List و Test Package تعیین شود. مقدار فشار تست نباید به‌صورت عمومی و بدون بررسی مدارک پروژه انتخاب گردد.

مراحل عمومی اجرای هیدروتست

1. کنترل آماده بودن محدوده تست
2. اطمینان از بسته بودن Drainها و Ventهای مورد نیاز
3. نصب پمپ تست و گیج‌های کالیبره
4. افزایش تدریجی فشار
5. توقف در فشارهای میانی برای بررسی وضعیت سیستم
6. رساندن فشار به مقدار تست
7. پایدار کردن فشار در مدت تعیین‌شده
8. بازرسی اتصالات، فلنج‌ها، ولوها و جوش‌ها
9. ثبت فشار، زمان، دمای محیط و نتیجه تست
10. کاهش فشار پس از تأیید نهایی

کنترل فشار در هیدروتست

گیج‌های فشار مورد استفاده باید دارای گواهی کالیبراسیون معتبر باشند. معمولاً بیش از یک گیج در نقاط مناسب نصب می‌شود تا امکان مقایسه فشار و تشخیص افت فشار فراهم باشد.

در طول تست، موارد زیر باید کنترل شود:

• عدم وجود نشتی از جوش‌ها
• عدم نشتی از فلنج‌ها و گسکت‌ها
• سالم بودن ولوها و اتصالات موقت
• ثابت ماندن فشار در محدوده مجاز
• عدم مشاهده تغییر شکل، تورم یا آسیب در اجزای خط
• عدم وجود افت فشار غیرقابل توجیه

هرگونه نشتی باید ثبت و پس از کاهش کامل فشار، تعمیر شود. تعمیرات جوشکاری روی خط تحت فشار مجاز نیست.

معیار پذیرش تست هیدرواستاتیک

معیار پذیرش باید بر اساس مشخصات پروژه و استاندارد مربوطه تعیین شود. به‌طور معمول، خط زمانی قابل قبول است که در مدت نگهداری فشار، نشتی قابل مشاهده یا افت فشار غیرمجاز نداشته باشد.

پس از پایان تست، گزارش باید شامل اطلاعات زیر باشد:

• شماره Test Package
• شماره خط و محدوده تست
• فشار تست
• مدت زمان نگهداری فشار
• نوع و کیفیت آب
• شماره گیج‌ها و تاریخ کالیبراسیون
• دمای محیط و آب در صورت نیاز
• نام و امضای نمایندگان ذی‌ربط
• نتیجه نهایی تست

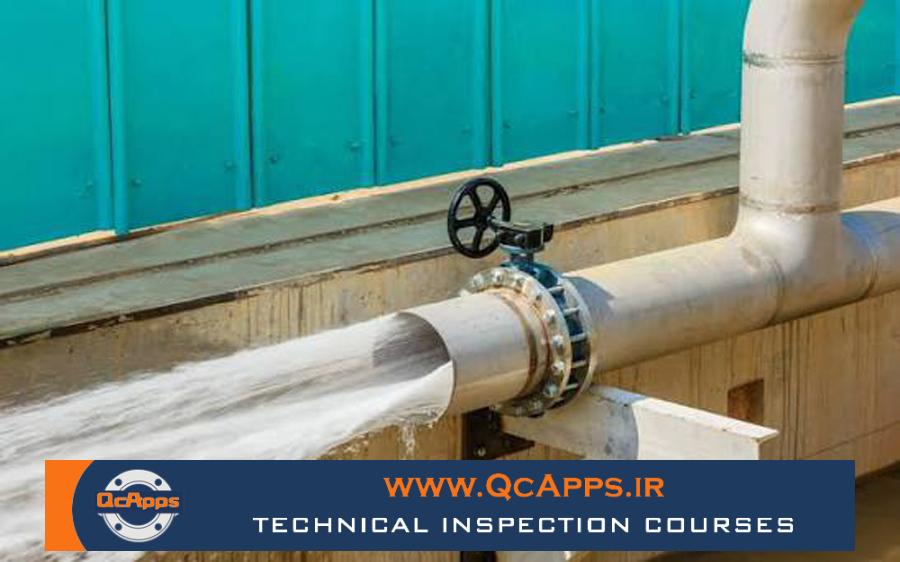

6. تخلیه آب از داخل خط یا Draining

پس از تأیید تست هیدرواستاتیک، آب داخل خط باید به‌صورت کنترل‌شده تخلیه شود. این عملیات با استفاده از Drainهای تعبیه‌شده در نقاط پایین خط انجام می‌شود.

تخلیه آب باید مطابق الزامات زیست‌محیطی پروژه انجام گیرد. اگر آب حاوی مواد شیمیایی، ضدخوردگی یا آلودگی باشد، نباید بدون تصفیه یا مجوز در محیط تخلیه شود.

نکات مهم هنگام Draining

• تخلیه از نقاط پایین و به‌صورت تدریجی انجام شود.
• از ایجاد خلأ داخل خط جلوگیری شود.
• در صورت نیاز، Ventهای بالادست برای ورود هوا باز شوند.
• آب در محل‌های مجاز جمع‌آوری یا هدایت شود.
• تمام نقاط پایین، Dead Legها و شاخه‌های فرعی بررسی شوند.
• آب باقی‌مانده در اطراف ولوها و فیتینگ‌ها نیز تخلیه شود.

باقی ماندن آب در داخل خط، به‌خصوص در خطوط فولاد کربنی، می‌تواند باعث زنگ‌زدگی داخلی و آلودگی سیستم شود.

7. خشک‌کردن خط یا Drying

پس از تخلیه آب، در بسیاری از خطوط لازم است داخل سیستم کاملاً خشک شود. این مرحله برای خطوط گاز، اکسیژن، ابزار دقیق، سرویس‌های برودتی، خطوط حساس به رطوبت و سیستم‌هایی که قرار است مدت‌زمانی قبل از راه‌اندازی نگهداری شوند، اهمیت زیادی دارد.

روش‌های متداول خشک‌کردن

روش خشک‌کردن به نوع خط و الزامات پروژه بستگی دارد و ممکن است با یکی از روش‌های زیر انجام شود:

• دمش هوای خشک
• استفاده از هوای فشرده بدون روغن
• دمش نیتروژن خشک
• استفاده از پیگ یا اسفنج جاذب
• وکیوم‌کردن خط
• ترکیب تخلیه مکانیکی و دمش گاز خشک

در خطوط حساس، استفاده از نیتروژن خشک می‌تواند از ورود اکسیژن و رطوبت جلوگیری کند. روش انتخاب‌شده باید در دستورالعمل پروژه مشخص شده باشد.

کنترل میزان خشکی خط

برای اطمینان از خشک شدن خط، معمولاً موارد زیر بررسی می‌شود:

• عدم مشاهده قطرات آب در Drainها
• عدم وجود رطوبت در نقاط پایین و Dead Legها
• کنترل نقطه شبنم در صورت استفاده از هوای خشک یا نیتروژن
• ثبت مدت زمان دمش
• بررسی خروجی خط برای مشاهده رطوبت یا آلودگی
• نصب درپوش یا Blind مناسب پس از خشک‌کردن

در برخی پروژه‌ها، معیار پذیرش بر اساس مقدار مشخصی از Dew Point تعیین می‌شود. این مقدار باید از مشخصات فنی و روش اجرایی پروژه استخراج گردد.

اهمیت ترتیب صحیح مراحل تست خط

ترتیب اجرای عملیات اهمیت زیادی دارد. اگر خط پیش از تمیزکاری مناسب آبگیری شود، آلودگی‌ها ممکن است در نقاط مختلف پخش شوند. همچنین اگر پس از هیدروتست، عملیات Draining و Drying به‌درستی انجام نشود، احتمال خوردگی و باقی ماندن آب در سیستم افزایش می‌یابد.

ترتیب معمول عملیات به‌صورت زیر است:

تمیزکاری داخلی → آماده‌سازی و ایزولیشن → آبگیری → هواگیری → هیدروتست → تخلیه آب → خشک‌کردن → بازرسی نهایی

وظایف واحد QC در مراحل تست خط

بازرس کنترل کیفیت در این فرایند وظایف مهمی بر عهده دارد، از جمله:

• بررسی کامل بودن مدارک و Test Package
• کنترل محدوده تست و نقشه‌های مربوطه
• بررسی کالیبراسیون گیج‌ها
• کنترل کیفیت آب تست
• حضور در مراحل آبگیری، هواگیری و اعمال فشار
• ثبت فشار و زمان نگهداری
• بازرسی نشتی در اتصالات
• تأیید تخلیه کامل آب
• بررسی نتیجه عملیات خشک‌کردن
• تکمیل Hydrotest Report و مدارک تحویل خط

تمام نتایج باید در مدارک کنترل کیفیت ثبت شوند تا سوابق لازم برای راه‌اندازی و تحویل نهایی پروژه وجود داشته باشد.

نکات ایمنی در زمان هیدروتست

تست هیدرواستاتیک، با وجود استفاده از آب، یک عملیات پرخطر محسوب می‌شود. پیش از شروع تست باید محدوده خطر مشخص و از ورود افراد غیرمسئول جلوگیری شود.

مهم‌ترین نکات ایمنی عبارت‌اند از:

• استفاده از تجهیزات و اتصالات دارای فشار مجاز مناسب
• تخلیه افراد از محدوده تست در زمان اعمال فشار
• افزایش و کاهش فشار به‌صورت تدریجی
• ممنوع بودن تعمیرات روی خط تحت فشار
• باز نکردن فلنج یا اتصال پیش از صفر شدن فشار
• کنترل مسیر تخلیه آب
• استفاده از علائم هشدار و موانع ایمنی
• اطمینان از عملکرد صحیح پمپ و تجهیزات تست

جمع‌بندی

تست و آماده‌سازی خطوط پایپینگ مجموعه‌ای از مراحل به‌هم‌پیوسته است که از تمیزکاری داخلی خط آغاز شده و با آبگیری، هواگیری، تست هیدرواستاتیک، تخلیه آب و خشک‌کردن ادامه پیدا می‌کند. هر مرحله باید طبق روش اجرایی پروژه، نقشه‌های تأییدشده و الزامات استاندارد انجام شود.

اجرای صحیح این عملیات باعث می‌شود خط از نظر استحکام، آب‌بندی، تمیزی داخلی و آمادگی برای راه‌اندازی در وضعیت مطلوب قرار گیرد. همچنین ثبت دقیق نتایج در مدارک QC، از جمله Hydrotest Report، Draining Report و Drying Record، بخش مهمی از فرایند تحویل نهایی سیستم محسوب می‌شود.
