استاندارد ASME Section II برای چیه؟

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و ساخت تجهیزات تحت فشار، انتخاب صحیح مواد اولیه و مواد مصرفی جوشکاری تأثیر مستقیمی بر ایمنی، عمر مفید و عملکرد تجهیزات دارد. برای تعیین مشخصات فنی مواد مورد استفاده در ساخت بویلرها، مخازن تحت فشار، مبدل‌های حرارتی، خطوط فرایندی و سایر تجهیزات صنعتی، یکی از مهم‌ترین مراجع مورد استفاده ASME Section II است.

استاندارد ASME BPVC Section II با عنوان Materials، اطلاعات و الزامات مربوط به مواد فلزی، مواد مصرفی جوشکاری، مشخصات مکانیکی و شیمیایی، روش‌های آزمون و داده‌های طراحی مواد را ارائه می‌کند. این بخش معمولاً در کنار استانداردهایی مانند ASME Section VIII، ASME Section I، ASME Section IX و ASME B31.3 مورد استفاده قرار می‌گیرد.

ASME Section II چیست؟

ASME Section II یکی از بخش‌های مجموعه استانداردهای ASME Boiler and Pressure Vessel Code است که به موضوع مواد اختصاص دارد. این استاندارد مشخص می‌کند مواد مورد استفاده در ساخت تجهیزات تحت فشار باید چه ویژگی‌هایی داشته باشند و چگونه باید از نظر ترکیب شیمیایی، خواص مکانیکی، عملیات حرارتی، آزمون و قابلیت ردیابی کنترل شوند.

این استاندارد به‌تنهایی یک کد طراحی یا روش اجرایی کامل برای ساخت تجهیزات نیست، بلکه به‌عنوان مرجع مواد در کنار بخش‌های دیگر کد ASME استفاده می‌شود.

به‌عنوان مثال:

• طراحی مخزن تحت فشار بر اساس ASME Section VIII
• انتخاب و کنترل مواد بر اساس ASME Section II
• تأیید روش جوشکاری بر اساس ASME Section IX
• طراحی خطوط فرایندی بر اساس ASME B31.3

بخش‌های اصلی ASME Section II

ASME Section II به چهار بخش اصلی تقسیم می‌شود:

• Part A: مواد آهنی
• Part B: مواد غیرآهنی
• Part C: مواد مصرفی جوشکاری
• Part D: خواص و تنش‌های مجاز مواد

هر قسمت وظیفه مشخصی دارد و در مراحل مهندسی، خرید، کنترل کیفیت، ساخت و بازرسی مورد استفاده قرار می‌گیرد.

1. ASME Section II Part A؛ مواد آهنی

بخش Part A شامل مشخصات فنی مواد آهنی یا Ferrous Materials است. این مواد شامل فولادهای کربنی، فولادهای کم‌آلیاژ، فولادهای زنگ‌نزن و سایر آلیاژهای آهنی هستند.

در این قسمت، مشخصات مواد مختلفی مانند موارد زیر ارائه می‌شود:

• صفحات فولادی
• لوله‌ها و تیوب‌ها
• فیتینگ‌ها
• فلنج‌ها
• فورج‌ها
• قطعات ریختگی
• مواد مورد استفاده در تجهیزات تحت فشار

مشخصات مواد در Part A معمولاً با نام‌ها و کدهای استاندارد ASTM یا ASME معرفی می‌شوند. برای مثال، یک متریال ممکن است دارای مشخصه ASTM باشد، اما در کاربردهای تحت پوشش کد ASME با مشخصه معادل ASME نیز شناخته شود.

اطلاعات موجود در مشخصات مواد آهنی

بسته به نوع متریال، موارد زیر در مشخصات مربوطه قابل بررسی است:

• ترکیب شیمیایی
• حداقل استحکام کششی
• حداقل تنش تسلیم
• درصد ازدیاد طول
• کاهش سطح مقطع
• الزامات عملیات حرارتی
• آزمون‌های مورد نیاز
• ابعاد و تلرانس‌ها
• الزامات مارکینگ و شناسایی

بازرس QC باید اطمینان حاصل کند که متریال خریداری‌شده با مشخصات درج‌شده در نقشه، Material Requisition و استاندارد پروژه مطابقت دارد.

2. ASME Section II Part B؛ مواد غیرآهنی

بخش Part B به مشخصات فنی مواد غیرآهنی یا Nonferrous Materials اختصاص دارد. این مواد در شرایطی استفاده می‌شوند که فولادهای معمولی از نظر مقاومت به خوردگی، انتقال حرارت یا شرایط سرویس پاسخ‌گو نباشند.

نمونه‌هایی از مواد غیرآهنی عبارت‌اند از:

• آلومینیوم و آلیاژهای آلومینیوم
• مس و آلیاژهای مس
• نیکل و آلیاژهای نیکل
• تیتانیوم
• زیرکونیوم
• آلیاژهای خاص مقاوم به خوردگی

در صنایع نفت و گاز و پتروشیمی، مواد غیرآهنی ممکن است در مبدل‌های حرارتی، تجهیزات دریایی، سرویس‌های خورنده، قطعات داخلی تجهیزات و بخش‌هایی با دمای بالا استفاده شوند.

اهمیت Part B در کنترل کیفیت

مواد غیرآهنی معمولاً نسبت به شرایط ساخت، عملیات حرارتی، آلودگی سطحی و روش جوشکاری حساسیت بیشتری دارند. بنابراین باید موارد زیر با دقت کنترل شود:

• گرید دقیق متریال
• ترکیب شیمیایی
• شرایط تحویل
• عملیات حرارتی
• سازگاری متریال پایه و فیلرمتال
• روش جوشکاری تأییدشده
• جلوگیری از آلودگی متقاطع در زمان ساخت

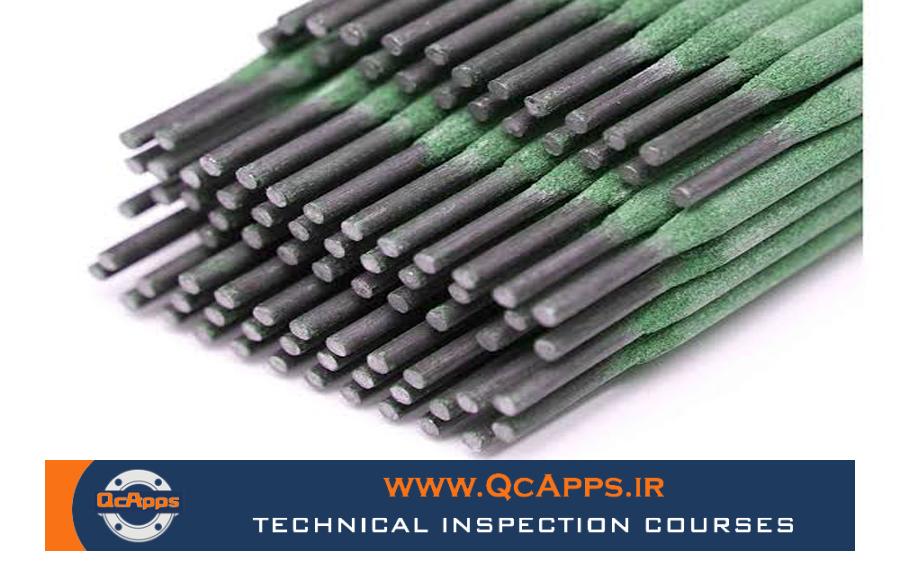

3. ASME Section II Part C؛ مواد مصرفی جوشکاری

بخش Part C یکی از مهم‌ترین قسمت‌های ASME Section II برای بازرسان جوشکاری و متخصصان QC است. این بخش مشخصات مواد مصرفی جوشکاری مانند الکترودها، سیم‌جوش‌ها و فیلرمتال‌ها را ارائه می‌کند.

مواد مصرفی تحت پوشش این بخش می‌توانند شامل موارد زیر باشند:

• الکترودهای SMAW
• سیم‌جوش‌های GTAW
• سیم و پودر جوشکاری SAW
• سیم‌جوش‌های GMAW و FCAW
• فیلرمتال‌های آلیاژهای نیکل
• مواد مصرفی جوشکاری فولاد زنگ‌نزن
• مواد مصرفی برای جوشکاری آلیاژهای خاص

مشخصات مربوط به مواد مصرفی معمولاً الزامات زیر را تعیین می‌کنند:

• نوع و طبقه‌بندی فیلرمتال
• ترکیب شیمیایی فلز جوش
• خواص مکانیکی
• الزامات آزمون کشش
• آزمون خمش
• آزمون ضربه در صورت نیاز
• الزامات رطوبت و هیدروژن
• شرایط بسته‌بندی و نگهداری
• الزامات شناسایی و مارکینگ

مثال‌هایی از مواد مصرفی جوشکاری

برخی از طبقه‌بندی‌های رایج مواد مصرفی جوشکاری عبارت‌اند از:

• E6010
• E7018
• ER70S-6
• ER308L
• ER316L
• E309L
• E71T-1

انتخاب فیلرمتال باید بر اساس WPS تأییدشده، نوع متریال پایه، شرایط سرویس و الزامات پروژه انجام شود. صرفاً یکسان بودن نام تجاری یا قطر الکترود به معنی مناسب بودن آن برای جوشکاری نیست.

کنترل الکترود و فیلرمتال

واحد QC باید در زمان دریافت و مصرف مواد جوشکاری موارد زیر را بررسی کند:

• نام سازنده
• نوع و Classification
• شماره بچ یا Heat Number
• قطر الکترود یا سیم
• تاریخ تولید و انقضا در صورت درج
• سلامت بسته‌بندی
• شرایط نگهداری
• گواهی کیفیت یا Certificate of Conformance
• تطابق با WPS و مصرف مجاز

برای الکترودهای کم‌هیدروژن مانند E7018، رعایت شرایط نگهداری، خشک‌کردن و نگهداری در آون اهمیت ویژه‌ای دارد.

4. ASME Section II Part D؛ خواص و تنش‌های مجاز مواد

بخش Part D اطلاعات مربوط به خواص فیزیکی و مکانیکی مواد را ارائه می‌کند. این قسمت در طراحی تجهیزات تحت فشار و تعیین تنش‌های مجاز اهمیت زیادی دارد.

مهندسان طراح با استفاده از Part D می‌توانند اطلاعاتی مانند موارد زیر را بررسی کنند:

• تنش مجاز در دماهای مختلف
• استحکام کششی
• استحکام تسلیم
• مدول الاستیسیته
• ضریب انبساط حرارتی
• رسانایی حرارتی
• چگالی
• خواص فیزیکی و مکانیکی فلزات

تنش مجاز چیست؟

تنش مجاز یا Allowable Stress حداکثر تنشی است که طبق الزامات طراحی می‌توان به‌صورت ایمن برای یک ماده در دمای مشخص در نظر گرفت.

مقدار تنش مجاز به عوامل مختلفی وابسته است، از جمله:

• نوع و گرید متریال
• دمای طراحی
• شرایط سرویس
• ضخامت قطعه
• الزامات کد طراحی
• مکانیزم‌های خرابی احتمالی

نکته مهم این است که مقدار تنش مجاز باید از جدول و شرایط دقیق مربوط به متریال و دمای طراحی استخراج شود و نباید صرفاً بر اساس تجربه یا مقادیر عمومی انتخاب گردد.

رابطه ASME Section II با سایر بخش‌های کد ASME

ASME Section II معمولاً به‌صورت مستقل برای طراحی یا ساخت استفاده نمی‌شود، بلکه با سایر بخش‌های کد ارتباط مستقیم دارد.

ارتباط با ASME Section VIII

در طراحی مخازن تحت فشار، ASME Section VIII الزامات طراحی و ساخت را تعیین می‌کند. برای انتخاب متریال و دریافت تنش‌های مجاز، از ASME Section II استفاده می‌شود.

ارتباط با ASME Section I

در ساخت بویلرها و تجهیزات تولید بخار، ASME Section I الزامات ساخت و طراحی را ارائه می‌کند و Section II مرجع مواد و خواص آن‌هاست.

ارتباط با ASME Section IX

در جوشکاری، Section IX الزامات تأیید WPS، PQR و صلاحیت جوشکار را مشخص می‌کند. نوع متریال پایه و فیلرمتال مورد استفاده نیز باید با اطلاعات و طبقه‌بندی‌های ASME Section II هماهنگ باشد.

ارتباط با ASME B31.3

در خطوط فرایندی، ASME B31.3 برای طراحی و ساخت پایپینگ استفاده می‌شود. اطلاعات تنش مجاز، مشخصات مواد و فیلرمتال‌ها ممکن است از ASME Section II یا استانداردهای ارجاع‌شده در پروژه استخراج شود.

تفاوت مشخصات ASTM و ASME

بسیاری از مواد صنعتی با استانداردهای ASTM شناخته می‌شوند، اما در ساخت تجهیزات تحت فشار ممکن است نسخه ASME آن‌ها مورد نیاز باشد.

به‌طور کلی:

• ASTM بیشتر به مشخصات مواد و روش‌های آزمون مربوط می‌شود.
• ASME علاوه بر مشخصات مواد، کاربرد آن‌ها را در تجهیزات و سیستم‌های تحت پوشش کد نیز در نظر می‌گیرد.

در بسیاری از موارد، مشخصات ASME و ASTM مشابه یا معادل هستند؛ اما باید همیشه نسخه و عبارت دقیق استاندارد در مدارک پروژه بررسی شود. وجود نام ASTM به‌تنهایی نباید بدون بررسی کد ساخت، برای پذیرش متریال کافی تلقی شود.

گواهی متریال و ارتباط آن با ASME Section II

یکی از مهم‌ترین مدارک کنترل متریال، Material Test Report یا MTR است. این گواهی اطلاعاتی درباره مشخصات و نتایج آزمون‌های انجام‌شده روی ماده ارائه می‌دهد.

در بررسی MTR باید موارد زیر با مشخصات فنی و الزامات پروژه تطبیق داده شود:

• نام و گرید متریال
• استاندارد ساخت
• شماره ذوب یا Heat Number
• ترکیب شیمیایی
• خواص مکانیکی
• عملیات حرارتی
• نتایج آزمون‌ها
• ابعاد و ضخامت
• وضعیت تحویل متریال

پس از تأیید مدارک، شماره Heat باید روی متریال باقی بماند یا از طریق روش کنترل‌شده‌ای به قطعه منتقل شود. این فرایند برای حفظ Traceability در تمام مراحل ساخت ضروری است.

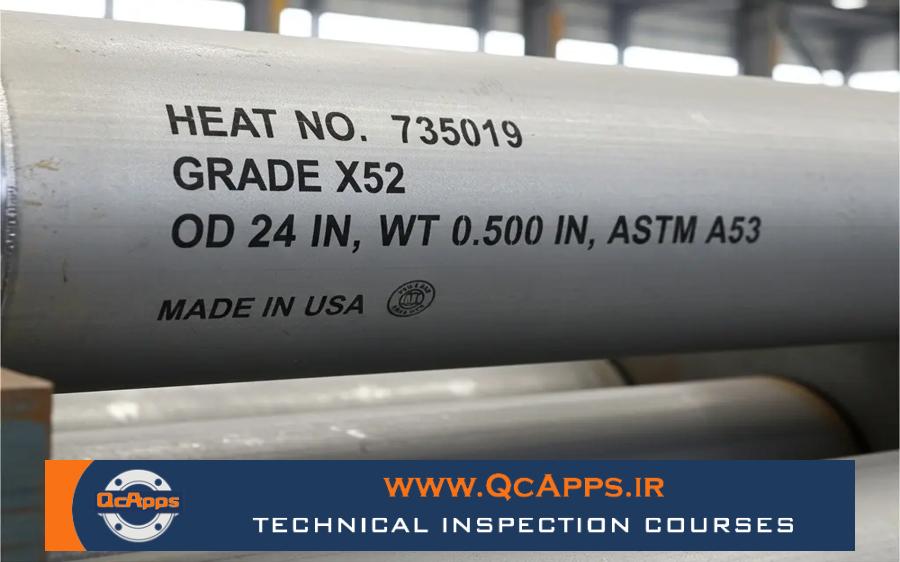

اهمیت Heat Number و ردیابی متریال

هر دسته از مواد تولیدشده در یک ذوب مشخص، معمولاً دارای شماره‌ای به نام Heat Number است. این شماره امکان ردیابی متریال از کارخانه تولیدکننده تا محل نصب نهایی را فراهم می‌کند.

ردیابی صحیح باید در مراحل زیر حفظ شود:

• دریافت متریال در انبار
• بازرسی ورودی
• برش‌کاری
• ساخت اسپول
• مونتاژ و فیت‌آپ
• جوشکاری
• نصب در محل
• ثبت در نقشه‌ها و مدارک نهایی

از بین رفتن Heat Number یا انتقال نادرست آن می‌تواند موجب عدم پذیرش متریال و ایجاد مشکل در مدارک نهایی پروژه شود.

نقش ASME Section II در بازرسی جوشکاری

برای بازرس جوشکاری، آشنایی با Section II در موارد زیر اهمیت دارد:

• شناسایی متریال پایه
• بررسی تطابق فیلرمتال با WPS
• کنترل گرید مواد مصرفی
• بررسی الزامات آزمون ضربه
• کنترل خواص مکانیکی فلز جوش
• بررسی شرایط سرویس دما بالا یا دما پایین
• کنترل مدارک متریال و ردیابی Heat Number

همچنین در پروژه‌های حساس، نوع فیلرمتال می‌تواند بر سختی، چقرمگی، مقاومت به خوردگی و عملکرد نهایی اتصال جوشی تأثیر مستقیم داشته باشد.

نکات مهم در استفاده از ASME Section II

هنگام استفاده از این استاندارد، رعایت نکات زیر ضروری است:

• همیشه ویرایش و الحاقیه مورد نیاز پروژه بررسی شود.
• مشخصات متریال با Design Code پروژه تطبیق داده شود.
• از استفاده از جداول یا نسخه‌های قدیمی بدون تأیید جلوگیری شود.
• خواص مواد در دمای طراحی بررسی گردد.
• الزامات مکمل پروژه و کارفرما نیز در نظر گرفته شود.
• MTR و گواهی‌های کیفیت با استاندارد مورد نیاز مقایسه شوند.
• تفاوت بین Material Specification و Design Requirement درک شود.
• انتخاب فیلرمتال بر اساس WPS تأییدشده انجام گیرد.

جمع‌بندی

استاندارد ASME Section II مرجع مهمی برای شناسایی، انتخاب و کنترل مواد مورد استفاده در تجهیزات تحت فشار، خطوط پایپینگ، بویلرها، مبدل‌های حرارتی و سازه‌های صنعتی است. این استاندارد در چهار بخش اصلی شامل مواد آهنی، مواد غیرآهنی، مواد مصرفی جوشکاری و خواص و تنش‌های مجاز مواد تنظیم شده است.

کنترل دقیق مشخصات متریال، بررسی MTR، حفظ Heat Number، انتخاب صحیح فیلرمتال و استفاده از تنش‌های مجاز مناسب، از مهم‌ترین وظایف مهندسی و کنترل کیفیت در پروژه‌های صنعتی محسوب می‌شود. استفاده صحیح از ASME Section II در کنار استانداردهای طراحی و ساخت، باعث افزایش ایمنی، قابلیت ردیابی و اطمینان از کیفیت نهایی تجهیزات خواهد شد.
