استاندارد متریال ASTM A234 ، فیتینگ‌های فولاد کربنی و آلیاژی

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و ساخت تجهیزات فرایندی، استفاده از فیتینگ‌های مناسب برای تغییر مسیر، انشعاب‌گیری و اتصال خطوط پایپینگ اهمیت بسیار زیادی دارد. فیتینگ‌هایی مانند زانو، سه‌راهی، تبدیل و کپ باید بتوانند فشار، دما و شرایط خوردگی سرویس را تحمل کنند.

یکی از استانداردهای مهم در زمینه ساخت فیتینگ‌های فولاد کربنی و فولاد آلیاژی، استاندارد ASTM A234/A234M است. این استاندارد الزامات مربوط به فیتینگ‌های فولادی کارشده یا Wrought Steel Fittings را برای سرویس‌های با دمای متوسط و بالا مشخص می‌کند.

فیتینگ‌های ساخته‌شده مطابق این استاندارد در بسیاری از سیستم‌های پایپینگ فرایندی، خطوط بخار، تجهیزات تحت فشار و پروژه‌های نفت و گاز مورد استفاده قرار می‌گیرند.

ASTM A234 چیست؟

استاندارد ASTM A234/A234M مشخصات فنی فیتینگ‌های لوله از جنس فولاد کربنی و فولاد آلیاژی را تعیین می‌کند. این فیتینگ‌ها معمولاً برای جوشکاری به لوله‌ها و سایر اجزای سیستم پایپینگ تولید می‌شوند.

این استاندارد، الزامات مختلفی را درباره موارد زیر ارائه می‌کند:

• ترکیب شیمیایی
• خواص مکانیکی
• عملیات حرارتی
• روش تولید
• آزمون‌ها و بازرسی‌ها
• ابعاد و تلرانس‌های قابل قبول
• مارکینگ و ردیابی متریال

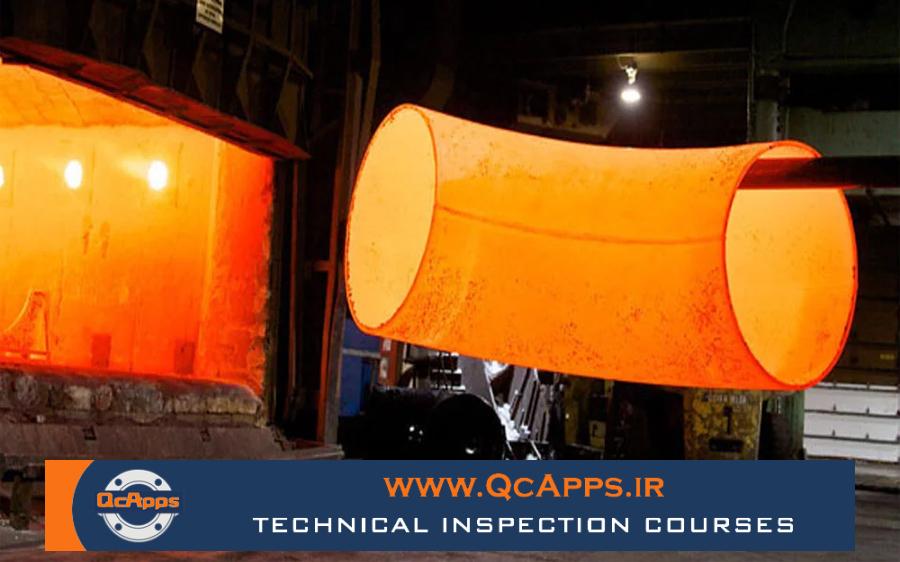

فیتینگ‌های ASTM A234 می‌توانند از طریق روش‌هایی مانند فورج، شکل‌دهی گرم یا سایر روش‌های مجاز تولید شوند. البته روش ساخت باید به‌گونه‌ای باشد که فیتینگ نهایی از نظر خواص مکانیکی و ساختار متالورژیکی الزامات استاندارد را برآورده کند.

کاربرد فیتینگ‌های ASTM A234

فیتینگ‌های مطابق ASTM A234 در سیستم‌های مختلفی به‌کار می‌روند، از جمله:

• خطوط فرایندی نفت و گاز
• واحدهای پتروشیمی
• نیروگاه‌ها و خطوط بخار
• سیستم‌های آب و بخار صنعتی
• خطوط هوای فشرده و یوتیلیتی
• مخازن و تجهیزات تحت فشار
• خطوط انتقال سیالات با دمای متوسط و بالا
• پایپینگ پالایشگاه‌ها
• مبدل‌های حرارتی و تجهیزات فرایندی

انتخاب گرید مناسب A234 باید بر اساس دما، فشار، نوع سیال، شرایط خوردگی و Design Code پروژه انجام شود.

انواع فیتینگ‌های تولیدشده از ASTM A234

فیتینگ‌های رایج ساخته‌شده از متریال ASTM A234 عبارت‌اند از:

• زانو 45 درجه
• زانو 90 درجه
• زانو 180 درجه
• سه‌راهی مساوی
• سه‌راهی کاهنده
• تبدیل هم‌مرکز
• تبدیل غیرهم‌مرکز
• کپ جوشی
• Stub End در صورت تطابق با مشخصات پروژه
• سایر فیتینگ‌های جوشی مورد استفاده در پایپینگ

این فیتینگ‌ها معمولاً به‌صورت Butt Weld Fittings تولید می‌شوند و در زمان نصب، از طریق جوش لب‌به‌لب به لوله یا سایر فیتینگ‌ها متصل می‌گردند.

گریدهای رایج ASTM A234

استاندارد ASTM A234 گریدهای مختلفی از فولاد کربنی و فولاد آلیاژی را پوشش می‌دهد. برخی از گریدهای پرکاربرد عبارت‌اند از:

• WPB
• WPC
• WP1
• WP5
• WP9
• WP11
• WP22
• WP91

در میان این گریدها، A234 WPB یکی از رایج‌ترین متریال‌ها در پروژه‌های پایپینگ صنعتی است و معمولاً برای فیتینگ‌های فولاد کربنی در سرویس‌های عمومی و فرایندی استفاده می‌شود.

گریدهای آلیاژی مانند WP5، WP9، WP11، WP22 و WP91 معمولاً برای سرویس‌های دمای بالا، خطوط بخار و کاربردهایی که مقاومت به خزش یا پایداری حرارتی اهمیت دارد، انتخاب می‌شوند.

مفهوم WP در نام‌گذاری فیتینگ

در نام‌گذاری فیتینگ‌های ASTM A234، حروف و اعداد دارای مفهوم مشخصی هستند. عبارت WP معمولاً به فیتینگ‌های Wrought Pressure Fittings اشاره دارد؛ یعنی فیتینگ‌های فولادی کارشده برای کاربردهای فشاری.

حرف یا عدد بعد از WP، گرید و ترکیب آلیاژی فیتینگ را مشخص می‌کند. برای مثال:

• WPB: فیتینگ فولاد کربنی رایج
• WP11: فیتینگ فولاد آلیاژی کروم-مولیبدن
• WP22: فیتینگ آلیاژی برای سرویس‌های دمای بالا
• WP91: فولاد آلیاژی پیشرفته برای شرایط دمایی و فشاری خاص

برای انتخاب نهایی گرید، همیشه باید به Piping Material Specification و مدارک طراحی پروژه مراجعه شود.

فیتینگ A234 WPB چیست؟

فیتینگ A234 WPB از فولاد کربنی ساخته می‌شود و یکی از پرکاربردترین فیتینگ‌ها در صنایع مختلف است. این گرید معمولاً در ساخت زانو، سه‌راهی، تبدیل و کپ‌های جوشی به کار می‌رود.

کاربردهای رایج A234 WPB شامل موارد زیر است:

• خطوط آب و بخار
• خطوط هوای فشرده
• خطوط هیدروکربنی
• پایپینگ فرایندی
• خطوط تخلیه و ونت
• سیستم‌های یوتیلیتی
• تجهیزات و خطوط با دمای متوسط و بالا

A234 WPB باید از نظر ترکیب شیمیایی، خواص مکانیکی، ابعاد، ضخامت و عملیات حرارتی با الزامات استاندارد و مشخصات پروژه مطابقت داشته باشد.

ارتباط ASTM A234 با ASME B16.9

استاندارد ASTM A234 مشخصات متریال و الزامات فنی ساخت فیتینگ را تعیین می‌کند، در حالی که استاندارد ASME B16.9 بیشتر به ابعاد، تلرانس‌ها و مشخصات فیتینگ‌های جوشی کارخانه‌ای مربوط است.

به‌عنوان مثال، یک زانویی ممکن است دارای مشخصات زیر باشد:

• متریال: ASTM A234 WPB
• نوع فیتینگ: Elbow 90°
• روش اتصال: Butt Weld
• ابعاد: ASME B16.9
• ضخامت: مطابق Schedule خط
• الزامات طراحی: ASME B31.3 یا کد پروژه

بنابراین در زمان خرید و بازرسی، تنها ذکر عبارت A234 کافی نیست و باید مشخصات کامل فیتینگ، گرید، سایز، ضخامت، ابعاد و استاندارد ساخت بررسی شود.

ارتباط ASTM A234 با ASME B16.25

استاندارد ASME B16.25 الزامات مربوط به آماده‌سازی انتهای فیتینگ‌ها برای جوشکاری را مشخص می‌کند. این الزامات می‌تواند شامل موارد زیر باشد:

• زاویه پخ
• Root Face یا Land
• شکل انتهای فیتینگ
• آماده‌سازی محل اتصال برای Butt Weld
• تلرانس‌های مربوط به آرایش انتهایی

در نتیجه، فیتینگ A234 علاوه بر داشتن گرید صحیح، باید از نظر Bevel Preparation نیز برای جوشکاری مطابق الزامات پروژه و استاندارد مربوطه آماده باشد.

عملیات حرارتی فیتینگ‌های ASTM A234

عملیات حرارتی یکی از موارد مهم در تولید فیتینگ‌های فولادی است. نوع عملیات حرارتی به گرید متریال، ضخامت، روش تولید و الزامات استاندارد بستگی دارد.

برخی از عملیات حرارتی مورد استفاده عبارت‌اند از:

• نرماله کردن یا Normalizing
• نرماله و تمپر کردن
• کوئنچ و تمپر
• آنیل کردن
• عملیات حرارتی پس از شکل‌دهی

هدف از عملیات حرارتی می‌تواند شامل موارد زیر باشد:

• بهبود خواص مکانیکی
• کاهش تنش‌های پسماند
• یکنواخت کردن ساختار متالورژیکی
• افزایش چقرمگی
• کاهش سختی موضعی
• آماده‌سازی مناسب برای جوشکاری

اطلاعات مربوط به عملیات حرارتی باید در مدارک سازنده و Material Test Report ثبت شود.

کنترل شیمیایی و مکانیکی فیتینگ

فیتینگ‌های A234 باید از نظر ترکیب شیمیایی و خواص مکانیکی مطابق گرید مشخص‌شده باشند.

کنترل ترکیب شیمیایی

در بررسی ترکیب شیمیایی ممکن است عناصر زیر کنترل شوند:

• کربن
• منگنز
• سیلیسیم
• فسفر
• گوگرد
• کروم
• مولیبدن
• نیکل
• وانادیم و سایر عناصر آلیاژی

مقدار هر عنصر باید با محدوده مجاز گرید مربوطه مقایسه شود.

کنترل خواص مکانیکی

خواص مکانیکی مورد بررسی می‌تواند شامل موارد زیر باشد:

• استحکام کششی
• تنش تسلیم
• درصد ازدیاد طول
• سختی
• چقرمگی ضربه‌ای در صورت نیاز

برای فیتینگ‌های مورد استفاده در سرویس‌های دمای پایین یا شرایط بحرانی، آزمون ضربه ممکن است طبق مشخصات پروژه الزامی باشد.

مدارک مورد نیاز برای فیتینگ A234

در زمان دریافت فیتینگ، واحد کنترل کیفیت باید مدارک مربوطه را بررسی کند. این مدارک معمولاً شامل موارد زیر هستند:

• Material Test Report یا MTR
• Certificate of Conformance یا COC
• گزارش ابعادی
• گزارش عملیات حرارتی
• گواهی تست‌های انجام‌شده
• گزارش بازرسی شخص ثالث در صورت نیاز
• گواهی مواد اولیه
• مدارک ردیابی Heat Number
• Packing List و مشخصات سفارش

اطلاعات درج‌شده در مدارک باید با مشخصات خرید، نقشه، کلاس خط و Piping Material Specification مطابقت داشته باشد.

کنترل ابعادی فیتینگ A234

کنترل ابعادی یکی از بخش‌های مهم بازرسی فیتینگ است. برخی از موارد قابل کنترل عبارت‌اند از:

• سایز اسمی فیتینگ
• ضخامت دیواره
• قطر داخلی و خارجی
• طول مرکز تا انتها در زانو
• زاویه زانو
• ابعاد سه‌راهی
• طول تبدیل
• ضخامت و شکل کپ
• گردی و بیضی‌شدگی
• وضعیت انتهای پخ‌خورده
• تلرانس‌های ابعادی

ابعاد فیتینگ باید با استاندارد مربوطه، مانند ASME B16.9، و اطلاعات درج‌شده در نقشه یا سفارش خرید تطبیق داده شود.

کنترل ظاهری فیتینگ

بازرسی چشمی برای تشخیص عیوب ظاهری و آسیب‌های حمل‌ونقل انجام می‌شود. در این مرحله باید سطح داخلی و خارجی فیتینگ بررسی شود.

موارد قابل کنترل شامل:

• ترک
• پارگی
• چروک شدید
• فرورفتگی
• خوردگی
• پوسته‌پوسته شدن
• خط و خش عمیق
• عیوب سطحی ناشی از فورج یا شکل‌دهی
• آسیب به لبه پخ
• مخدوش بودن مارکینگ

فیتینگ‌هایی که دارای ترک، تغییر شکل شدید یا آسیب جدی در ناحیه اتصال هستند، نباید بدون بررسی و تعیین تکلیف فنی مورد استفاده قرار گیرند.

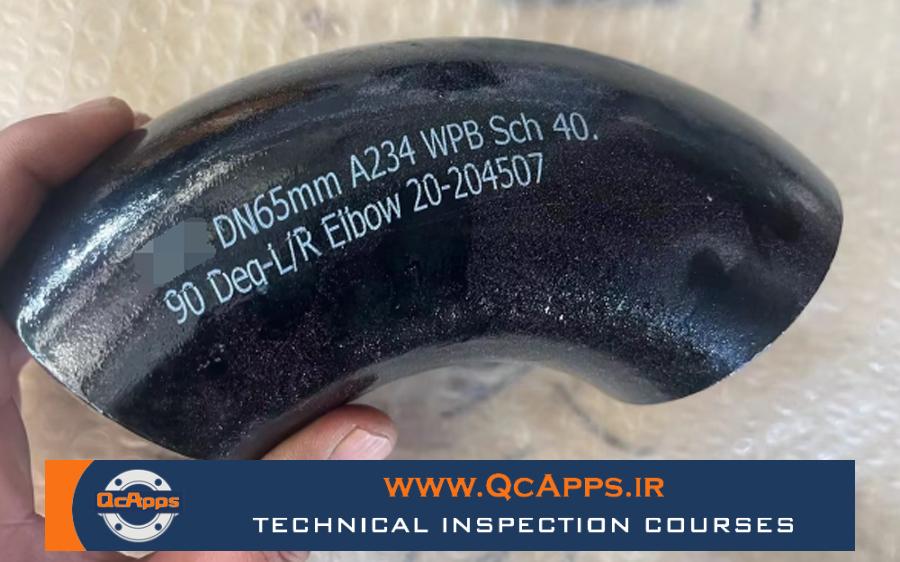

مارکینگ و ردیابی فیتینگ

برای حفظ قابلیت ردیابی، اطلاعات فیتینگ باید به‌صورت خوانا روی بدنه یا تگ آن درج شده باشد. این اطلاعات معمولاً می‌تواند شامل موارد زیر باشد:

• نام یا علامت سازنده
• سایز
• ضخامت یا Schedule
• گرید متریال
• مشخصه استاندارد
• Heat Number
• کد سفارش یا شماره قطعه

در صورتی که مارکینگ در زمان برش یا نصب از بین برود، باید طبق روش اجرایی پروژه به‌صورت کنترل‌شده به قطعه منتقل شود.

تفاوت ASTM A234 با ASTM A403

یکی از اشتباهات رایج، استفاده از A234 برای تمام فیتینگ‌های فولادی است. در حالی که استانداردهای مختلف برای گروه‌های مختلف متریال تدوین شده‌اند.

• ASTM A234: فیتینگ‌های فولاد کربنی و فولاد آلیاژی
• ASTM A403: فیتینگ‌های فولاد زنگ‌نزن آستنیتی
• ASTM A420: فیتینگ‌های فولاد کربنی و آلیاژی برای سرویس دمای پایین
• ASTM A815: فیتینگ‌های فولاد زنگ‌نزن فریتی، مارتنزیتی و دوبلکس

بنابراین برای انتخاب استاندارد فیتینگ باید نوع متریال و شرایط سرویس به‌دقت بررسی شود.

تفاوت ASTM A234 با ASTM A105

استاندارد ASTM A105 معمولاً برای قطعات فولاد کربنی فورج‌شده مانند فلنج‌ها، بوشن‌ها و برخی اتصالات فورج‌شده استفاده می‌شود. در مقابل، ASTM A234 بیشتر برای فیتینگ‌های لوله از نوع زانو، سه‌راهی، تبدیل و کپ به‌کار می‌رود.

به‌صورت کلی:

• A105: قطعات فورج‌شده مانند فلنج و برخی اتصالات
• A234: فیتینگ‌های لوله از فولاد کربنی و آلیاژی
• A420: فیتینگ‌های مناسب سرویس دمای پایین

البته انتخاب نهایی باید مطابق استاندارد طراحی و مشخصات متریال پروژه انجام شود.

نکات جوشکاری فیتینگ‌های A234

فیتینگ‌های A234 معمولاً از طریق جوش لب‌به‌لب به لوله یا فیتینگ دیگر متصل می‌شوند. پیش از جوشکاری، موارد زیر باید کنترل شود:

• تطابق گرید فیتینگ با WPS
• آماده‌سازی صحیح پخ
• کنترل Root Gap و Root Face
• تمیزی سطح اتصال
• پیش‌گرم در صورت الزام
• کنترل دمای بین‌پاسی
• استفاده از فیلرمتال صحیح
• رعایت الزامات PWHT در صورت نیاز
• انجام NDT طبق ITP و مشخصات پروژه

برخی گریدهای آلیاژی مانند WP11، WP22 و WP91 به کنترل دقیق‌تر پیش‌گرم، دمای بین‌پاسی، عملیات حرارتی و روش جوشکاری نیاز دارند.

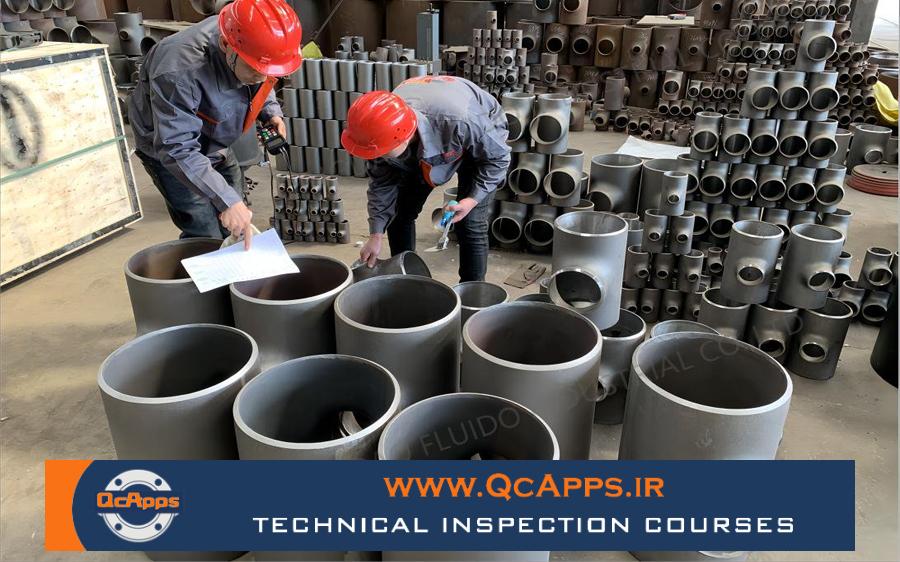

نکات مهم در بازرسی فیتینگ A234

بازرس QC هنگام بازرسی فیتینگ باید موارد زیر را در نظر بگیرد:

• کنترل نام و گرید متریال
• تطبیق Heat Number با MTR
• کنترل سایز و Schedule
• بررسی ابعاد طبق ASME B16.9
• کنترل ضخامت دیواره
• بررسی شکل و کیفیت پخ
• بازرسی سطح داخلی و خارجی
• کنترل مارکینگ
• بررسی مدارک عملیات حرارتی
• ثبت نتایج در فرم Incoming Material Inspection

در پروژه‌های حساس، انجام PMI برای تأیید ترکیب آلیاژی فیتینگ نیز ممکن است الزامی باشد؛ به‌خصوص زمانی که احتمال اختلاط متریال وجود داشته باشد.

جمع‌بندی

استاندارد ASTM A234/A234M یکی از مراجع مهم برای تولید و کنترل فیتینگ‌های فولاد کربنی و فولاد آلیاژی مورد استفاده در خطوط پایپینگ و تجهیزات فرایندی است. فیتینگ‌هایی مانند زانو، سه‌راهی، تبدیل و کپ در گریدهای مختلفی مانند WPB، WPC، WP11 و WP22 مطابق این استاندارد تولید می‌شوند.

کنترل صحیح فیتینگ A234 شامل بررسی گرید متریال، ترکیب شیمیایی، خواص مکانیکی، عملیات حرارتی، ابعاد، کیفیت سطح، پخ‌زنی، مارکینگ و ردیابی Heat Number است. همچنین باید توجه داشت که استاندارد A234 معمولاً در کنار استانداردهایی مانند ASME B16.9، ASME B16.25، ASME B31.3 و ASME Section IX استفاده می‌شود.

انتخاب فیتینگ مناسب و بازرسی دقیق آن پیش از نصب و جوشکاری، نقش مهمی در کاهش دوباره‌کاری، جلوگیری از نشتی و افزایش ایمنی و قابلیت اطمینان سیستم پایپینگ دارد.
