ترموول (Thermowell) چیه؟ کاربردش در سیستم‌ پایپینگ و ابزار دقیق چیه؟

در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرایندی، اندازه‌گیری دقیق دما یکی از مهم‌ترین پارامترهای کنترلی در بهره‌برداری ایمن و پایدار از تجهیزات و خطوط لوله است. برای نصب سنسورهای دما مانند ترموکوپل (Thermocouple) یا RTD در داخل خط یا تجهیزات، معمولاً از قطعه‌ای به نام ترموول (Thermowell) استفاده می‌شود.

ترموول در واقع یک غلاف فلزی محافظ است که سنسور دما در داخل آن قرار می‌گیرد. این قطعه هم از المان اندازه‌گیری در برابر فشار، سرعت جریان، خوردگی و ارتعاش محافظت می‌کند و هم امکان تعویض سنسور را بدون توقف فرایند یا تخلیه خط فراهم می‌سازد. به همین دلیل ترموول یکی از اجزای بسیار مهم در سیستم‌های ابزار دقیق و اتصالات پایپینگ محسوب می‌شود.

ترموول چیست؟

ترموول یک قطعه فلزی توخالی و بسته از یک سمت است که داخل خط لوله، مخزن یا تجهیز فرایندی نصب می‌شود و سنسور دما در داخل آن قرار می‌گیرد. نوک بسته ترموول در تماس غیرمستقیم با سیال فرایندی قرار می‌گیرد و دمای سیال را به سنسور منتقل می‌کند.

به‌عبارت ساده، ترموول نقش یک محافظ مکانیکی و فرایندی را برای سنسور دما ایفا می‌کند. در صورتی که سنسور مستقیماً در تماس با سیال قرار گیرد، احتمال آسیب‌دیدگی، خوردگی، شکست یا دشوار شدن تعمیر و تعویض آن افزایش می‌یابد.

کاربرد ترموول

ترموول‌ها در بسیاری از سیستم‌های صنعتی برای اندازه‌گیری دما به‌کار می‌روند، از جمله:

• خطوط پایپینگ فرایندی
• مخازن تحت فشار
• مبدل‌های حرارتی
• بویلرها و تجهیزات نیروگاهی
• راکتورها و برج‌های فرایندی
• سیستم‌های بخار و کندانس
• خطوط نفت، گاز و پتروشیمی

در این کاربردها، ترموول باعث می‌شود سنسور دما بدون تماس مستقیم با سیال، بتواند دمای فرایند را با ایمنی بیشتر اندازه‌گیری کند.

مزایای استفاده از ترموول

استفاده از ترموول در سیستم‌های اندازه‌گیری دما دارای مزایای مهمی است:

• محافظت از سنسور در برابر فشار و جریان سیال
• کاهش خطر آسیب مکانیکی به ترموکوپل یا RTD
• امکان تعویض سنسور بدون Shut Down خط
• جلوگیری از تماس مستقیم سنسور با سیال خورنده
• افزایش ایمنی در سرویس‌های دما و فشار بالا
• تسهیل تعمیرات و نگهداری تجهیزات ابزار دقیق

به همین دلیل در بسیاری از سرویس‌های صنعتی، نصب مستقیم سنسور بدون ترموول توصیه نمی‌شود، مگر در شرایط خاص و با بررسی مهندسی.

اجزای اصلی ترموول

یک ترموول معمولاً از بخش‌های زیر تشکیل می‌شود:

• Stem یا بدنه: قسمت اصلی که داخل سیال قرار می‌گیرد
• Tip: نوک بسته ترموول که با سیال در تماس حرارتی است
• Process Connection: محل اتصال ترموول به خط یا تجهیز
• Bore: سوراخ داخلی برای قرار گرفتن سنسور
• Extension: بخش بالایی برای فاصله دادن سنسور از دمای بدنه یا عایق‌کاری
• Instrument Connection: محل نصب سنسور یا هد ابزار دقیق

طراحی این اجزا باید با توجه به فشار، دما، سرعت جریان، نوع سیال و الزامات نصب انتخاب شود.

انواع ترموول از نظر اتصال

ترموول‌ها از نظر نحوه اتصال به سیستم معمولاً در سه نوع اصلی استفاده می‌شوند:

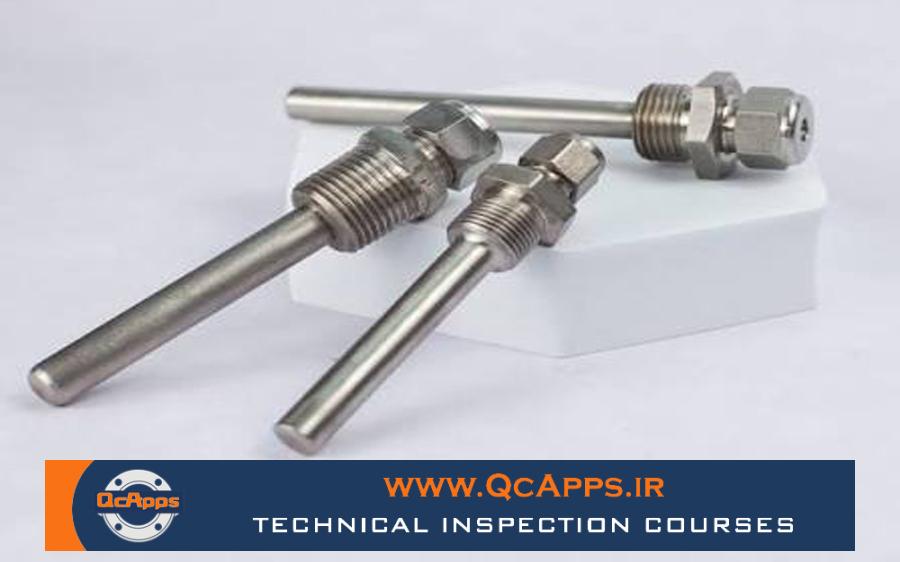

1. ترموول رزوه‌ای (Threaded Thermowell)

در این نوع، ترموول با اتصال دنده‌ای به بوشن، کوپلینگ یا اتصال رزوه‌ای نصب می‌شود. این مدل بیشتر در خطوط با سایز پایین، فشار متوسط و سرویس‌های سبک‌تر کاربرد دارد.

2. ترموول فلنجی (Flanged Thermowell)

در این مدل، ترموول از طریق فلنج به نازل یا خط لوله متصل می‌شود. این نوع در سرویس‌های فشار بالا، خطوط حساس و شرایطی که نیاز به استحکام بیشتر وجود دارد بسیار رایج است.

3. ترموول جوشی (Weld-In / Socket Weld Thermowell)

این نوع به‌صورت مستقیم یا با اتصال ساکتی به سیستم جوش می‌شود و در برخی پروژه‌ها برای سرویس‌های خاص یا محدودیت‌های نصب استفاده می‌گردد.

انتخاب نوع اتصال باید بر اساس کلاس خط، الزامات پروژه، شرایط فرایندی و سهولت تعمیرات انجام شود.

انواع ترموول از نظر شکل بدنه

شکل بدنه ترموول تأثیر مستقیمی بر استحکام، سرعت پاسخ‌دهی و مقاومت در برابر ارتعاش دارد. رایج‌ترین انواع آن عبارت‌اند از:

• Straight Thermowell: قطر بدنه در طول مسیر تقریباً ثابت است
• Tapered Thermowell: بدنه به‌صورت مخروطی باریک می‌شود
• Stepped Thermowell: دارای تغییر قطر پله‌ای در طول بدنه است

در بسیاری از کاربردهای صنعتی، نوع Tapered به دلیل استحکام مناسب و پاسخ حرارتی بهتر، انتخاب رایج‌تری است.

متریال ترموول

جنس ترموول باید با نوع سیال، دما، فشار و شرایط خوردگی سازگار باشد. متریال‌های رایج برای ساخت ترموول شامل موارد زیر هستند:

• استنلس استیل 304
• استنلس استیل 316 / 316L
• فولاد آلیاژی
• مونل
• هستلوی
• اینکونل
• دوبلکس و سوپر دوبلکس

در سرویس‌های خورنده یا دما بالا، انتخاب متریال مناسب اهمیت زیادی دارد، زیرا خرابی ترموول می‌تواند منجر به از دست رفتن کنترل دما یا حتی نشتی فرایندی شود.

نکات مهم در طراحی ترموول

طراحی ترموول فقط به سایز و جنس محدود نمی‌شود، بلکه باید چند عامل مهم مهندسی در نظر گرفته شود:

• فشار و دمای فرایند
• سرعت جریان سیال
• نوع سیال و میزان خورندگی
• طول نفوذ داخل خط
• قطر و ضخامت بدنه
• نوع اتصال
• احتمال ارتعاش ناشی از جریان
• زمان پاسخ‌دهی مورد نیاز

اگر ترموول بدون بررسی صحیح انتخاب شود، ممکن است در اثر ارتعاش یا تنش ناشی از جریان دچار خستگی و شکست شود. به همین دلیل در بسیاری از پروژه‌ها، طراحی ترموول بر اساس استاندارد ASME PTC 19.3 TW بررسی می‌شود.

اهمیت طول نفوذ ترموول

طول نفوذ یا Insertion Length یکی از پارامترهای مهم در عملکرد صحیح ترموول است. اگر طول نفوذ کم باشد، سنسور ممکن است دمای واقعی سیال را به‌درستی اندازه‌گیری نکند. اگر بیش از حد زیاد باشد، احتمال ارتعاش و تنش مکانیکی افزایش می‌یابد.

معمولاً نوک ترموول باید در موقعیتی قرار بگیرد که در ناحیه مناسب جریان سیال باشد و اثر دمای دیواره لوله یا عایق‌کاری بر اندازه‌گیری به حداقل برسد.

ترموول در خطوط لوله چه کاربردی دارد؟

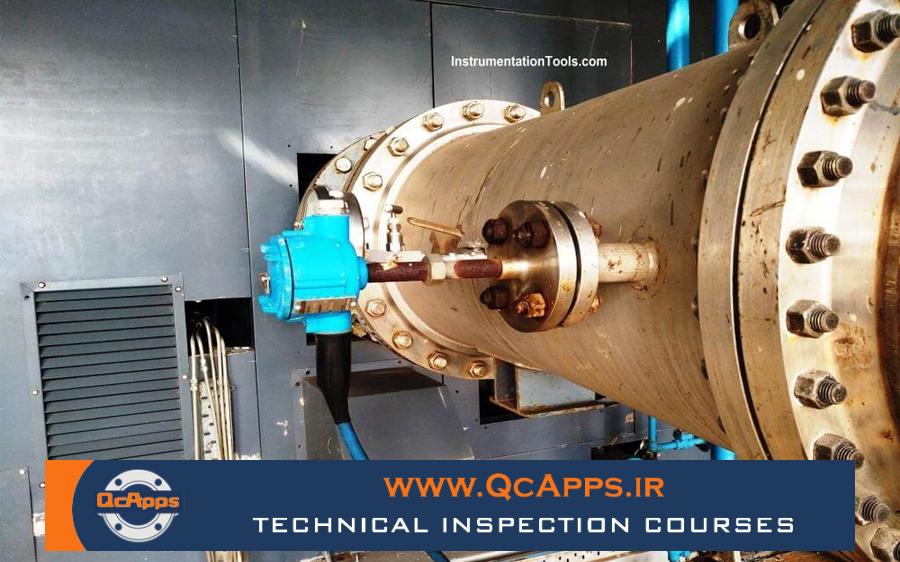

در خطوط پایپینگ، ترموول معمولاً روی انشعاب‌های ابزار دقیق یا نازل‌های مشخص نصب می‌شود تا دمای سیال درون لوله اندازه‌گیری شود. این قطعه در خطوط بخار، آب، هیدروکربن، گاز، سیالات فرایندی و سرویس‌های یوتیلیتی بسیار پرکاربرد است.

در هنگام نصب ترموول روی لوله باید به موارد زیر توجه شود:

• جهت و موقعیت صحیح نصب
• تداخل نداشتن با سایر اتصالات
• انتخاب طول مناسب برای رسیدن به مرکز یا ناحیه مؤثر جریان
• آب‌بندی مناسب محل اتصال
• جلوگیری از نصب در نقاط با ارتعاش شدید در صورت امکان

تفاوت نصب مستقیم سنسور و نصب با ترموول

در برخی کاربردها، سنسور دما ممکن است بدون ترموول و به‌صورت مستقیم در سیال نصب شود. این روش می‌تواند سرعت پاسخ‌دهی بیشتری داشته باشد، اما معمولاً معایب مهمی نیز دارد:

• سنسور در تماس مستقیم با سیال قرار می‌گیرد
• تعویض سنسور نیازمند توقف فرایند یا ایزوله‌سازی است
• خطر آسیب‌دیدگی یا خوردگی بیشتر می‌شود
• ایمنی سیستم کاهش می‌یابد

در مقابل، استفاده از ترموول گرچه ممکن است کمی زمان پاسخ را افزایش دهد، اما از نظر ایمنی، نگهداری و دوام تجهیزات مزایای بیشتری ایجاد می‌کند.

نکات بازرسی و کنترل کیفیت ترموول

در زمان بازرسی ترموول، واحد QC یا بازرس ابزار دقیق معمولاً موارد زیر را کنترل می‌کند:

• تطابق متریال با مشخصات پروژه
• بررسی ابعاد، طول نفوذ و قطر داخلی
• کنترل نوع اتصال رزوه‌ای، فلنجی یا جوشی
• بررسی کیفیت ماشین‌کاری و سطح داخلی
• کنترل Marking و مشخصات سازنده
• تطابق با دیتاشیت و نقشه
• بررسی گواهی متریال در صورت نیاز
• کنترل سلامت رزوه‌ها، فلنج یا ناحیه جوش

در برخی پروژه‌ها، برای ترموول‌های خاص ممکن است تست‌های ابعادی، PMI یا بررسی‌های تکمیلی نیز انجام شود.

محدودیت‌ها و نکات مهم در استفاده از ترموول

با وجود مزایای زیاد، استفاده از ترموول باید با دقت انجام شود، زیرا انتخاب یا نصب نامناسب می‌تواند مشکل‌ساز شود:

• افزایش بیش از حد طول می‌تواند ارتعاش ایجاد کند
• انتخاب متریال نامناسب می‌تواند باعث خوردگی شود
• ضخامت کم ممکن است استحکام کافی نداشته باشد
• طراحی نادرست می‌تواند منجر به شکست ناشی از جریان شود
• زمان پاسخ‌دهی نسبت به نصب مستقیم کمی بیشتر است

به همین دلیل، ترموول باید بر اساس شرایط واقعی سرویس انتخاب شود، نه صرفاً بر اساس ابعاد ظاهری.

جمع‌بندی

ترموول یا Thermowell یکی از اجزای مهم در سیستم‌های ابزار دقیق و پایپینگ است که برای محافظت از سنسورهای دما و امکان اندازه‌گیری ایمن و قابل اطمینان در شرایط فرایندی استفاده می‌شود. این قطعه با ایجاد یک غلاف محافظ، از سنسور در برابر فشار، خوردگی، سرعت جریان و آسیب مکانیکی محافظت می‌کند و در عین حال امکان تعویض آسان سنسور را بدون توقف فرایند فراهم می‌سازد.

انتخاب صحیح نوع اتصال، شکل بدنه، متریال، طول نفوذ و بررسی شرایط ارتعاشی، نقش بسیار مهمی در عملکرد مناسب ترموول دارد. به همین دلیل در صنایع نفت، گاز، پتروشیمی و نیروگاهی، ترموول تنها یک قطعه ساده نیست، بلکه بخشی مهم از طراحی ایمن و دقیق سیستم اندازه‌گیری دما به شمار می‌رود.
