استاندارد ASME PCC چیه؟

در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تاسیسات فرایندی، بسیاری از مشکلات و نیازهای فنی تنها به مرحله طراحی و ساخت محدود نمی‌شوند؛ بلکه پس از بهره‌برداری نیز موضوعاتی مانند نشتی فلنج‌ها، تعمیر خطوط لوله، ترمیم تجهیزات تحت فشار و نگهداری ایمن سیستم‌ها اهمیت زیادی پیدا می‌کنند. برای پوشش این نیازها، انجمن مهندسان مکانیک آمریکا (ASME) مجموعه‌ای از استانداردها را تحت عنوان PCC یا Post-Construction Codes ارائه کرده است.

استانداردهای سری ASME PCC به‌طور ویژه برای شرایط پس از ساخت تدوین شده‌اند؛ یعنی زمانی که تجهیز یا خط لوله ساخته، نصب و حتی وارد سرویس شده است و اکنون نیاز به مونتاژ صحیح فلنج‌ها، تعمیر، اصلاح یا نگهداری دارد. در حال حاضر، مهم‌ترین و شناخته‌شده‌ترین استانداردهای این مجموعه ASME PCC-1 و ASME PCC-2 هستند.

ASME PCC چیست؟

PCC مخفف Post-Construction است و به مجموعه‌ای از کدها و راهنماها گفته می‌شود که برای فعالیت‌های بعد از ساخت تجهیزات تحت فشار و پایپینگ به‌کار می‌روند. این استانداردها برخلاف کدهای طراحی و ساخت، بیشتر بر روی عملیات نگهداری، مونتاژ، تعمیر و بازگرداندن تجهیزات به سرویس تمرکز دارند.

به بیان ساده:

• ASME Section I, VIII, B31.3 بیشتر برای طراحی و ساخت هستند.
• ASME PCC بیشتر برای مرحله بهره‌برداری، تعمیرات و مسائل پس از نصب استفاده می‌شود.

این موضوع باعث شده PCC در پروژه‌های عملیاتی و واحدهای در حال سرویس، اهمیت بسیار زیادی داشته باشد.

استانداردهای اصلی خانواده ASME PCC

1. ASME PCC-1

عنوان کامل این استاندارد:

Pressure Boundary Bolted Flange Joint Assembly

این استاندارد درباره مونتاژ صحیح اتصالات فلنجی پیچ و مهره‌ای است. PCC-1 دستورالعمل‌هایی برای بستن فلنج‌ها، توالی سفت کردن پیچ‌ها، استفاده از گسکت مناسب، کنترل گشتاور و جلوگیری از نشتی ارائه می‌دهد.

PCC-1 بیشتر برای موارد زیر کاربرد دارد:

• مونتاژ فلنج‌های جدید
• بازکردن و بستن مجدد فلنج‌ها در زمان تعمیرات
• کنترل نشتی در اتصالات فلنجی
• آموزش پرسنل نصب و نگهداری
• کاهش خطاهای انسانی در بستن فلنج‌ها

2. ASME PCC-2

عنوان کامل این استاندارد:

Repair of Pressure Equipment and Piping

این استاندارد به تعمیر تجهیزات تحت فشار و لوله‌کشی اختصاص دارد. PCC-2 روش‌ها و راهکارهایی را برای تعمیر موقت یا دائم تجهیزاتی که دچار آسیب، خوردگی، ترک، نشت یا عیب شده‌اند ارائه می‌کند.

این استاندارد در مواردی مثل زیر استفاده می‌شود:

• تعمیر نشتی در خطوط لوله
• ترمیم خوردگی موضعی
• تعمیر تجهیزات تحت فشار
• وصله‌کاری یا تقویت موضعی
• تعویض بخشی از لوله یا قطعه معیوب
• تعمیرات جوشی و غیرجوشی
• روش‌های باندینگ، کلمپ و کامپوزیت در برخی شرایط

---

ASME PCC-1 چیست و چه اهمیتی دارد؟

در بسیاری از واحدهای صنعتی، نشتی فلنج‌ها یکی از رایج‌ترین مشکلات بهره‌برداری است. علت این موضوع معمولاً فقط خرابی گسکت نیست، بلکه ممکن است به‌دلیل مونتاژ نادرست، سفت‌کردن غیراصولی پیچ‌ها، ناهمراستایی فلنج‌ها یا عدم رعایت توالی بستن باشد.

PCC-1 به همین دلیل اهمیت زیادی دارد، چون یک راهنمای کاربردی برای Bolted Flange Joint Assembly محسوب می‌شود.

موضوعات مهم در PCC-1

این استاندارد معمولاً به موضوعات زیر می‌پردازد:

• آماده‌سازی فلنج قبل از مونتاژ
• بررسی تمیزی سطوح آب‌بندی
• انتخاب گسکت مناسب
• کنترل وضعیت پیچ و مهره
• روانکاری مناسب رزوه‌ها و واشرها
• توالی سفت کردن پیچ‌ها
• روش‌های Torqueing و Tensioning
• بازرسی نهایی پس از مونتاژ
• کاهش احتمال نشتی در سرویس

اهمیت در بازرسی و QC

بازرس QC یا Mechanical Inspector در پروژه‌های صنعتی باید بداند که مونتاژ فلنج فقط “بستن پیچ‌ها” نیست. اگر فلنج به‌درستی نصب نشود، حتی با متریال خوب و گسکت مناسب نیز نشتی رخ می‌دهد. PCC-1 به تیم نصب کمک می‌کند تا اتصالات فلنجی به‌صورت کنترل‌شده و قابل اطمینان مونتاژ شوند.

---

ASME PCC-2 چیست و چه کاربردی دارد؟

ASME PCC-2 یکی از مهم‌ترین منابع برای تعمیر تجهیزات تحت فشار و پایپینگ است. این استاندارد روش‌های مختلفی را برای تعمیر قطعات آسیب‌دیده ارائه می‌کند؛ به‌ویژه در شرایطی که تعویض کامل قطعه زمان‌بر، پرهزینه یا غیرممکن باشد.

مواردی که PCC-2 در آن‌ها کاربرد دارد

• ترک‌خوردگی موضعی
• نشت در بدنه یا اتصال
• خوردگی داخلی یا خارجی
• کاهش ضخامت دیواره
• آسیب‌های مکانیکی
• نقص در ناحیه جوش
• خرابی موضعی در مخازن و لوله‌ها
• ترمیم اضطراری در زمان Shutdown محدود

روش‌های تعمیر در PCC-2

PCC-2 روش‌های متنوعی را پوشش می‌دهد، از جمله:

• تعمیرات جوشی
• تعویض قطعه معیوب
• استفاده از Clamp یا Banding
• تعمیر با کامپوزیت
• Patch Repair
• Sleeve Repair
• Reinforcement Repair
• روش‌های موقت تا زمان Shutdown اصلی

هر روش باید بر اساس شرایط سرویس، نوع عیب، متریال، فشار، دما و ارزیابی مهندسی انتخاب شود.

تفاوت PCC با کدهای طراحی و ساخت

یکی از نکات مهم این است که ASME PCC جایگزین کدهای طراحی نیست. یعنی اگر بخواهیم یک سیستم را طراحی و بسازیم، باید از کدهای مربوطه مانند ASME B31.3 یا ASME Section VIII استفاده کنیم. اما اگر همان سیستم در زمان بهره‌برداری دچار مشکل شد، برای تعمیر یا مونتاژ مجدد فلنج، PCC وارد عمل می‌شود.

به‌طور خلاصه:

• B31.3 / Section VIII → طراحی و ساخت
• PCC-1 / PCC-2 → بهره‌برداری، تعمیر، مونتاژ مجدد و نگهداری

ارتباط ASME PCC با واحدهای تعمیرات و بهره‌برداری

استانداردهای PCC بیشتر برای تیم‌های زیر کاربرد دارند:

• Maintenance
• Mechanical
• Inspection
• Shutdown Team
• Turnaround Team
• Reliability Engineering
• QC / QA
• Piping Supervisor
• Field Engineering

این استانداردها کمک می‌کنند تصمیم‌گیری درباره تعمیرات، بازکردن فلنج‌ها و بازگرداندن سیستم به سرویس، بر اساس روش‌های مهندسی و قابل استناد انجام شود.

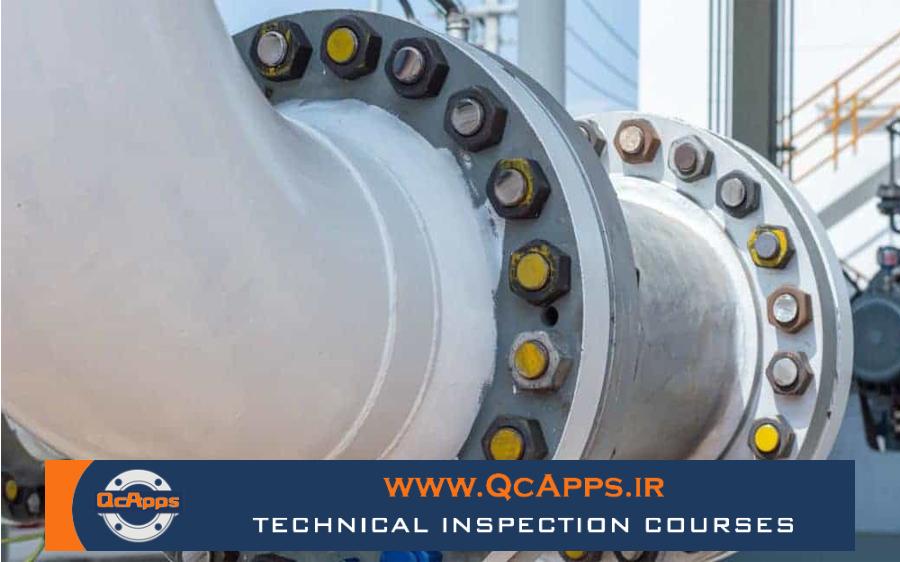

اهمیت PCC در جلوگیری از نشتی فلنج

نشتی فلنج یکی از مشکلات بسیار پرهزینه در صنایع فرایندی است. این نشتی‌ها می‌توانند باعث موارد زیر شوند:

• از دست رفتن ماده فرایندی
• کاهش ایمنی
• آلودگی محیط
• توقف تولید
• افزایش هزینه تعمیرات
• خطر آتش‌سوزی یا انفجار در سرویس‌های خاص

PCC-1 با تمرکز بر مونتاژ صحیح فلنج و PCC-2 با تمرکز بر تعمیر اصولی به کاهش این مشکلات کمک می‌کنند.

نقش بازرس QC در پروژه‌های مرتبط با PCC

بازرس کنترل کیفیت در پروژه‌هایی که با PCC سروکار دارند، معمولاً باید موارد زیر را بررسی کند:

• تطابق روش تعمیر با استاندارد و دستورالعمل پروژه
• بررسی وضعیت فلنج و گسکت
• کنترل سلامت پیچ و مهره
• تأیید آماده بودن سطح آب‌بندی
• بررسی گزارش‌های تعمیر
• کنترل نشت پس از تعمیر یا مونتاژ
• ثبت سوابق تعمیر در مدارک پروژه
• اطمینان از انجام تست‌های لازم پس از تعمیر

در بسیاری از پروژه‌ها، بدون تأیید QC و مهندسی، تجهیز نباید به سرویس بازگردد.

آیا PCC یک استاندارد واحد است؟

خیر. ASME PCC یک خانواده از استانداردها است، نه فقط یک سند واحد. در حال حاضر مهم‌ترین اسناد رسمی و شناخته‌شده این خانواده عبارت‌اند از:

• ASME PCC-1
• ASME PCC-2

و طبق بررسی منابع رسمی، استانداردهای PCC-3، PCC-4 یا PCC-5 به‌عنوان استاندارد رسمی فعال در این مجموعه وجود ندارند.

جمع‌بندی

استانداردهای ASME PCC مجموعه‌ای از کدهای پس از ساخت هستند که برای مونتاژ صحیح فلنج‌ها، تعمیر تجهیزات تحت فشار و نگهداری ایمن سیستم‌های صنعتی استفاده می‌شوند. در این خانواده، PCC-1 به مونتاژ اتصالات فلنجی پیچ و مهره‌ای می‌پردازد و PCC-2 روش‌های تعمیر تجهیزات تحت فشار و پایپینگ را پوشش می‌دهد.

این استانداردها برای واحدهای بهره‌برداری، تعمیرات، بازرسی و QC اهمیت بسیار زیادی دارند و کمک می‌کنند تصمیم‌گیری‌ها بر اساس روش‌های مهندسی، ایمن و قابل ردیابی انجام شود. در صنایع نفت، گاز، پتروشیمی و نیروگاهی، آشنایی با PCC بخشی ضروری از دانش فنی برای کار در حوزه پایپینگ و تجهیزات تحت فشار است.
