در طراحی مخازن تحت فشار و لوله‌کشی‌های صنعتی، پارامتری به نام Joint Efficiency (ضریب کارایی جوش) یکی از حیاتی‌ترین اعداد در فرمول‌های محاسباتی است. این ضریب در واقع نشان‌دهنده میزان اعتماد ما به استحکام درز جوش در مقایسه با فلز پایه (Base Metal) است.



ضریب کارایی جوش (Joint Efficiency) چیست و چه نقشی در طراحی مخازن دارد؟

در دنیای مهندسی مکانیک و متالورژی، هیچ جوشی به صورت تئوریک ۱۰۰٪ معادل فلز یکپارچه نیست، مگر اینکه با تست‌های غیرمخرب (NDT) دقیق ثابت شود. Joint Efficiency (که با نماد E نشان داده می‌شود)، عددی بین ۰ تا ۱ (یا ۰ تا ۱۰۰٪) است که در فرمول‌های تعیین ضخامت پوسته مخازن (مانند استانداردهای ASME Section VIII Div 1) به کار می‌رود.

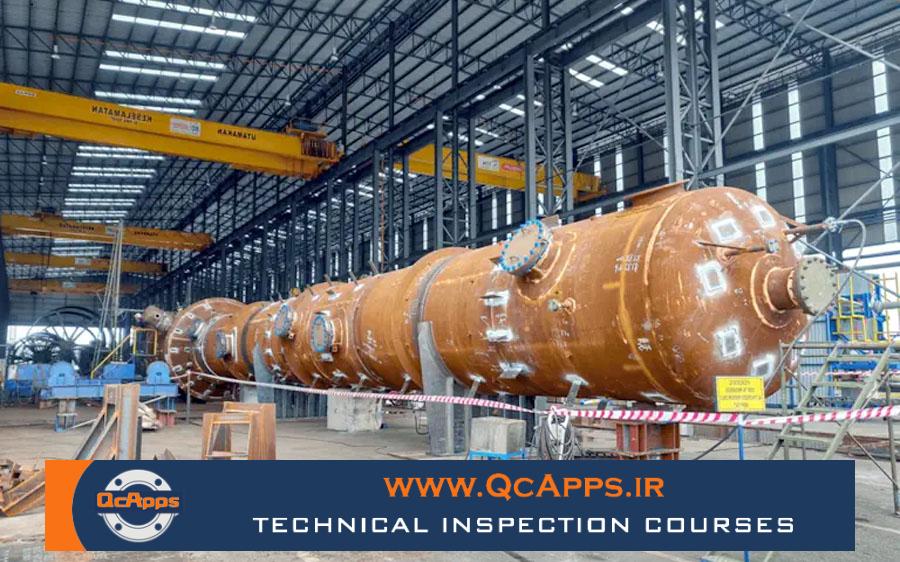

ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

چرا به Joint Efficiency نیاز داریم؟

هنگامی که یک ورق فلزی را نورد کرده و لبه‌های آن را به هم جوش می‌دهید تا یک سیلندر بسازید، درز جوش به عنوان یک نقطه بالقوه ضعیف شناخته می‌شود. ضریب کارایی جوش در واقع یک “ضریب اطمینان” است که به ما می‌گوید چقدر از استحکام نهایی ورق را می‌توانیم برای تحمل فشار داخلی در نظر بگیریم.

عوامل تعیین‌کننده مقدار E

مقدار این ضریب بر اساس دو فاکتور اصلی تعیین می‌شود:

  1. نوع اتصال جوش (Type of Joint)
  2. میزان بازرسی رادیوگرافی (Extent of Radiography)

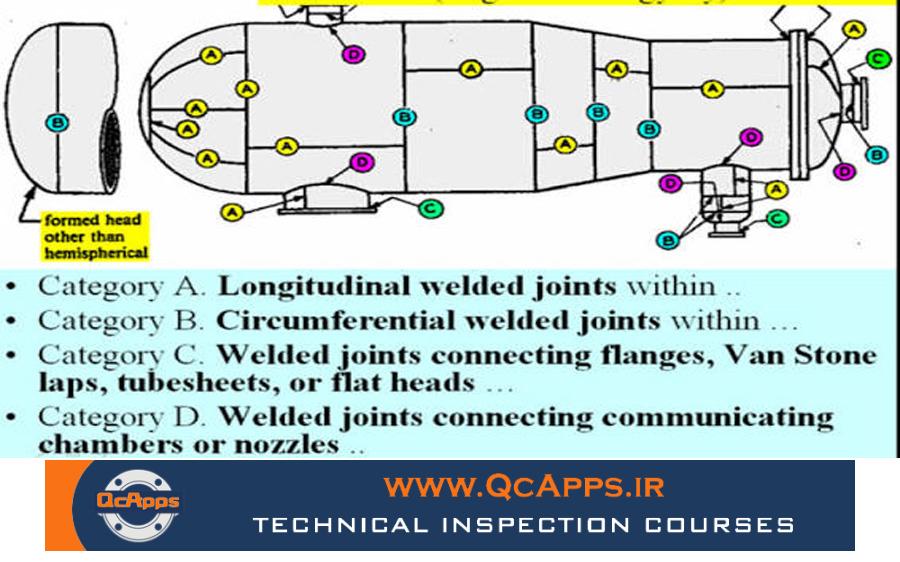

۱. انواع اتصال بر اساس استاندارد ASME

  • Type 1: جوش‌های لب‌به‌لب (Butt Joints) که از هر دو طرف جوشکاری شده‌اند یا با استفاده از روش‌هایی که نفوذ کامل (Full Penetration) را تضمین می‌کنند.
  • Type 2: جوش‌های لب‌به‌لب یک‌طرفه با استفاده از تسمه پشت‌بند (Backing Strip) که پس از جوشکاری باقی می‌ماند.
  • Type 3: جوش‌های لب‌به‌لب یک‌طرفه بدون تسمه پشت‌بند.

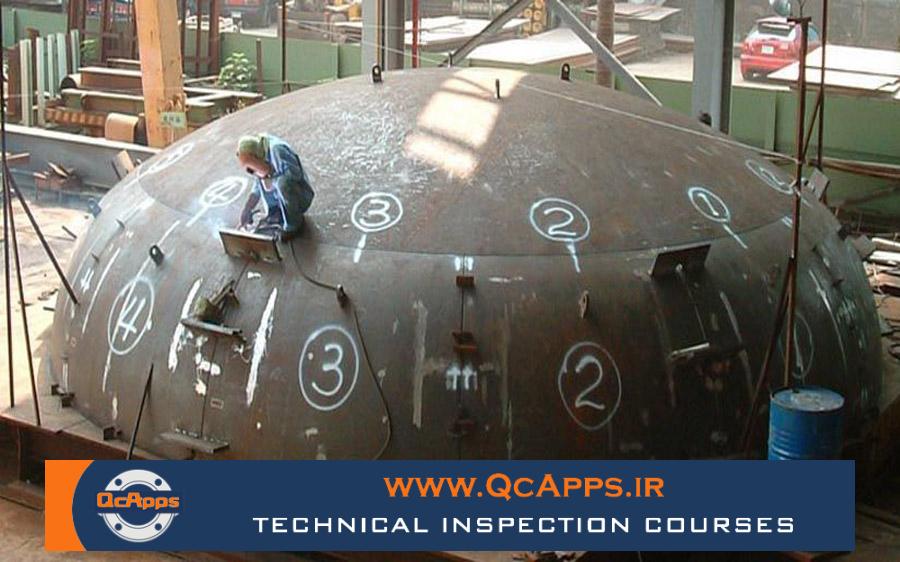

ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

۲. تاثیر رادیوگرافی بر ضریب کارایی

هرچه بازرسی دقیق‌تر باشد، عدد E بزرگتر و در نتیجه ضخامت مورد نیاز برای مخزن کمتر خواهد بود:

  • Full Radiography (رادیوگرافی کامل): اگر تمام طول جوش‌های تحت فشار رادیوگرافی شوند، مقدار E=1.00 در نظر گرفته می‌شود (یعنی جوش با فلز پایه هم‌ارز است).
  • Spot Radiography (رادیوگرافی موردی): اگر بازرسی به صورت راندوم یا موردی انجام شود، مقدار E=0.85  معمولاً اعمال می‌شود.
  • No Radiography (بدون رادیوگرافی): در صورتی که هیچ تست رادیوگرافی انجام نشود، ضریب کارایی به شدت کاهش یافته و معمولاً E=0.70 لحاظ می‌گردد.
ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

ضریب کارایی جوش, Joint Efficiency, استانداردهای ASME, رادیوگرافی جوش, مخازن تحت فشار, بازرسی NDT, محاسبه ضخامت پوسته مخزن, جوش لب به لب, Butt Joint, تنش مجاز جوش, Full Radiography, Spot Radiography, مهندسی مکانیک, بازرسی فنی

تاثیر مستقیم E بر هزینه پروژه

 اگر شما بازرسی رادیوگرافی را حذف کنید (E=0.7)، مجبور خواهید شد از ورق‌های ضخیم‌تری برای ساخت مخزن استفاده کنید. این یعنی وزن بیشتر، مصرف الکترود بیشتر و هزینه حمل‌ونقل بالاتر. در بسیاری از موارد، هزینه انجام رادیوگرافی کامل بسیار کمتر از هزینه خرید ورق‌های ضخیم‌تر است.

نکات کلیدی در بازرسی و طراحی

  • درزهای طولی vs درزهای محیطی: جوش‌های طولی (Longitudinal Seams) بیشترین تنش را تحمل می‌کنند، بنابراین ضریب کارایی آن‌ها در محاسبات ضخامت پوسته نقش کلیدی دارد.
  • تطابق با متریال: در استنلس استیل‌ها، علاوه بر ضریب جوش، باید به خوردگی‌های احتمالی در ناحیه HAZ (منطقه متاثر از حرارت) نیز توجه کرد.
  • محدودیت‌های کد: برخی استانداردها برای سرویس‌های کشنده (Lethal Service)، استفاده از E=1.00 و رادیوگرافی ۱۰۰٪ را اجباری می‌کنند.



جمع‌بندی

Joint Efficiency پلی است میان “تئوری متالورژی” و “عملکرد مهندسی”. انتخاب صحیح این ضریب نه تنها ضامن ایمنی مخازن تحت فشار در برابر انفجار و نشتی است، بلکه یکی از اصلی‌ترین ابزارهای مهندسان برای بهینه‌سازی اقتصادی پروژه‌های صنعتی به شمار می‌رود.
