آشنایی با پاس‌های جوش در خطوط لوله و سازه‌های صنعتی

در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و ساخت تجهیزات فلزی، کیفیت جوشکاری نقش بسیار مهمی در ایمنی، استحکام و قابلیت اطمینان تجهیزات دارد. در بسیاری از اتصالات جوشی، مخصوصاً در جوش‌های شیاری (Groove Welds)، عملیات جوشکاری در یک مرحله انجام نمی‌شود، بلکه از چند پاس جوش (Weld Passes) تشکیل می‌شود. هر پاس وظیفه مشخصی دارد و رعایت ترتیب و کیفیت اجرای آن‌ها برای دستیابی به یک اتصال سالم و بدون عیب ضروری است.

پاس جوش چیست؟

پاس جوش به هر لایه یا هر بار عبور الکترود، سیم جوش یا مشعل روی درز اتصال گفته می‌شود که بخشی از شیار جوش را پر می‌کند. در جوشکاری خطوط لوله و اتصالات صنعتی، معمولاً برای تکمیل یک اتصال از چند پاس متوالی استفاده می‌شود تا هم نفوذ کافی حاصل شود و هم حجم شیار به‌صورت اصولی پر شود.

بسته به ضخامت قطعه، نوع اتصال، فرایند جوشکاری و الزامات WPS، تعداد پاس‌ها می‌تواند متفاوت باشد. اما به‌طور معمول، مهم‌ترین پاس‌های جوش شامل موارد زیر هستند:

• پاس ریشه (Root Pass)
• پاس گرم یا هات‌پس (Hot Pass)
• پاس‌های پرکننده (Filling Passes)
• پاس نهایی یا کپ (Cap Pass)

1. پاس ریشه (Root Pass)

پاس ریشه اولین و مهم‌ترین پاس جوش در اتصالات شیاری است. این پاس در پایین‌ترین بخش شیار و در ناحیه ریشه اتصال اجرا می‌شود و نقش اصلی آن ایجاد پیوستگی اولیه بین دو قطعه و تأمین نفوذ مناسب در ریشه جوش است.

در بسیاری از پروژه‌ها، کیفیت کل جوش تا حد زیادی به کیفیت اجرای Root Pass وابسته است. اگر این پاس به‌درستی اجرا نشود، عیوبی مانند عدم نفوذ (LOP)، ذوب ناقص (LOF)، نفوذ بیش از حد یا سوختگی ریشه (Burn Through) ممکن است ایجاد شود.

اهمیت پاس ریشه

پاس ریشه از چند جهت اهمیت دارد:

• ایجاد اتصال اولیه بین دو لبه
• تضمین نفوذ مناسب در ریشه جوش
• جلوگیری از ایجاد ناپیوستگی در داخل اتصال
• فراهم کردن پایه مناسب برای پاس‌های بعدی

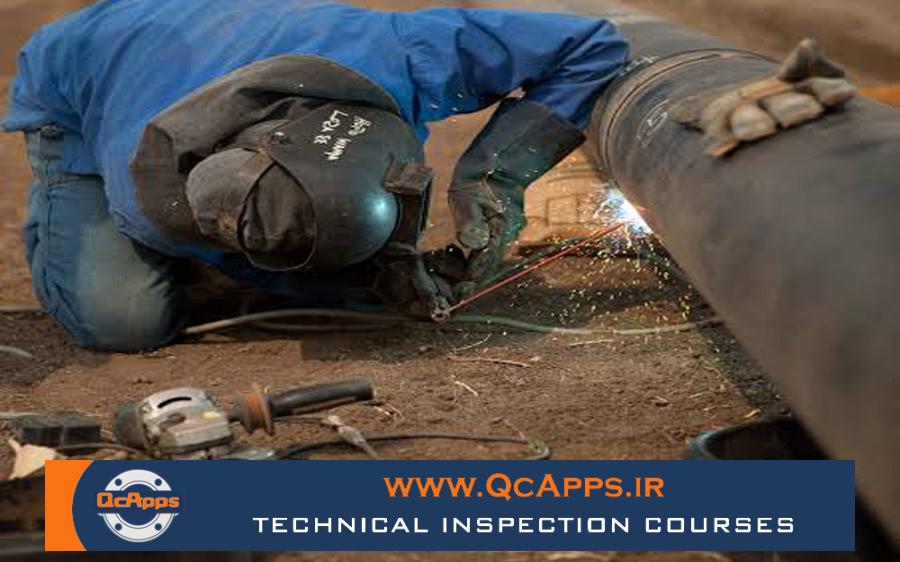

در جوشکاری خطوط لوله، این پاس ممکن است با فرایندهایی مانند SMAW، GTAW یا GMAW اجرا شود. در برخی پروژه‌های حساس، برای دستیابی به ریشه‌ای تمیز و کنترل‌شده، از GTAW برای Root Pass استفاده می‌شود.

2. پاس گرم یا هات‌پس (Hot Pass)

پس از اجرای پاس ریشه، معمولاً Hot Pass اجرا می‌شود. این پاس بلافاصله بعد از Root Pass و پس از تمیزکاری لازم انجام می‌شود. هدف از اجرای Hot Pass این است که ناحیه ریشه تقویت شود و برخی ناپیوستگی‌های احتمالی جزئی در پاس اول اصلاح یا ذوب مجدد شوند.

هات‌پس معمولاً با جریان و حرارت مناسب اجرا می‌شود تا ضمن ذوب سطح پاس ریشه، پیوستگی بهتر و استحکام بیشتری در ناحیه داخلی اتصال ایجاد شود.

کاربرد و مزایای Hot Pass

پاس گرم دارای مزایای مهمی است:

• تقویت ناحیه ریشه
• کمک به حذف سرباره یا ناپیوستگی‌های جزئی باقی‌مانده
• بهبود اتصال بین پاس ریشه و لایه‌های بعدی
• کاهش احتمال برخی عیوب داخلی

در بسیاری از دستورالعمل‌های جوشکاری، اجرای صحیح Hot Pass بخش مهمی از کیفیت نهایی جوش به شمار می‌رود، به‌ویژه در خطوط لوله‌ای که تحت فشار یا سرویس بحرانی قرار دارند.

3. پاس‌های پرکننده (Filling Pass / Fill Passes)

پس از تکمیل ناحیه ریشه و هات‌پس، نوبت به پر کردن حجم اصلی شیار می‌رسد. این مرحله توسط پاس‌های پرکننده انجام می‌شود. تعداد پاس‌های پرکننده به عواملی مانند ضخامت قطعه، زاویه شیار، فرایند جوشکاری و قطر الکترود بستگی دارد.

در این مرحله هدف اصلی، پر کردن تدریجی شیار جوش تا نزدیکی سطح نهایی است. اجرای صحیح Fill Pass اهمیت زیادی دارد، زیرا اگر این پاس‌ها با تکنیک نادرست انجام شوند، ممکن است عیوبی مانند حبس سرباره (Slag Inclusion)، تخلخل (Porosity)، ذوب ناقص بین‌پاسی یا اعوجاج ایجاد شود.

نکات مهم در پاس‌های پرکننده

در اجرای Filling Pass باید به موارد زیر توجه شود:

• تمیزکاری کامل هر پاس قبل از اجرای پاس بعدی
• رعایت دمای بین‌پاسی (Interpass Temperature)
• انتخاب صحیح الگوی حرکت دست یا تکنیک بافت
• جلوگیری از ایجاد شیارهای باریک که احتمال حبس سرباره را افزایش می‌دهند
• کنترل توزیع حرارت برای کاهش اعوجاج

در اتصالات با ضخامت بالا، ممکن است چندین پاس پرکننده برای تکمیل شیار لازم باشد.

4. پاس نهایی یا کپ (Cap Pass)

آخرین لایه جوش، پاس نهایی یا Cap Pass نام دارد. این پاس روی سطح خارجی اتصال اجرا می‌شود و علاوه بر تکمیل حجم جوش، ظاهر نهایی درز را نیز شکل می‌دهد. از آنجا که این بخش مستقیماً قابل مشاهده است، کیفیت ظاهری آن از نظر بازرسی چشمی اهمیت زیادی دارد.

پاس کپ باید دارای شکل یکنواخت، عرض مناسب، تقارن نسبی و تقویت مجاز باشد. اگر Cap Pass به‌درستی اجرا نشود، ممکن است عیوبی مانند Undercut، Overlap، Excess Reinforcement یا ظاهر نامناسب جوش ایجاد شود.

ویژگی‌های یک Cap Pass مناسب

یک پاس نهایی مناسب معمولاً باید دارای ویژگی‌های زیر باشد:

• سطح یکنواخت و تمیز
• اتصال مناسب به کناره‌های شیار
• عدم وجود بریدگی کناره (Undercut)
• تقویت جوش در محدوده مجاز
• ظاهر قابل قبول از نظر استاندارد بازرسی

در بسیاری از پروژه‌ها، پذیرش اولیه جوش از نظر ظاهری تا حد زیادی به کیفیت اجرای Cap Pass وابسته است.

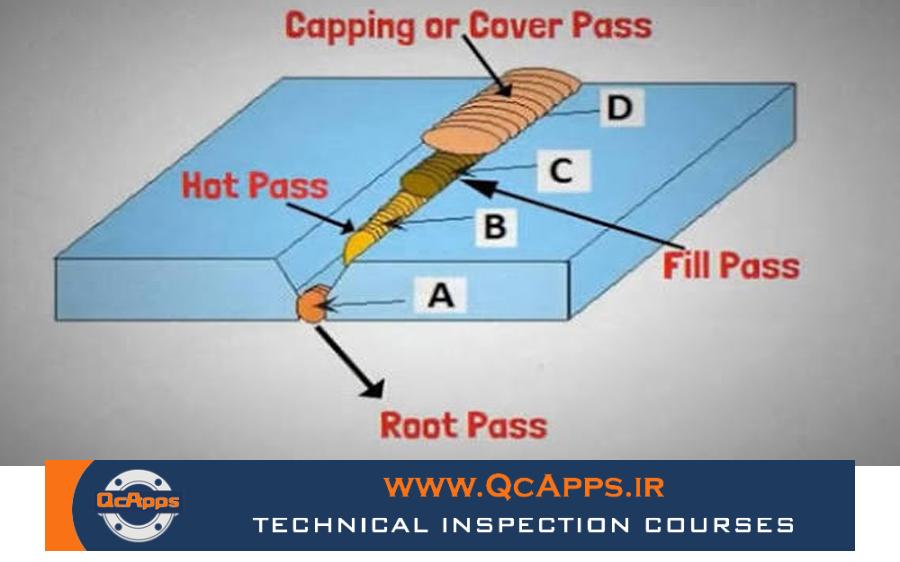

ترتیب اجرای پاس‌های جوش

در یک اتصال شیاری معمولی، توالی اجرای پاس‌ها اغلب به شکل زیر است:

• Root Pass
• Hot Pass
• Filling Passes
• Cap Pass

البته تعداد لایه‌ها و ترتیب دقیق ممکن است بر اساس WPS، ضخامت قطعه، موقعیت جوشکاری و فرایند جوش تغییر کند. در برخی موارد، ممکن است چندین لایه Fill و حتی چند پاس نهایی برای تکمیل جوش نیاز باشد.

اهمیت تمیزکاری بین پاس‌ها

یکی از نکات بسیار مهم در جوشکاری چندپاسی، تمیزکاری بین هر پاس است. پس از اجرای هر لایه، باید سرباره، پاشش‌ها و هرگونه آلودگی از سطح جوش حذف شود. بی‌توجهی به این موضوع می‌تواند منجر به حبس سرباره و کاهش کیفیت جوش شود.

در پروژه‌های صنعتی، بازرس QC یا Welding Inspector معمولاً موارد زیر را در حین جوشکاری کنترل می‌کند:

• تطابق اجرای پاس‌ها با WPS
• تمیزکاری بین‌پاسی
• کنترل دمای بین‌پاسی
• بررسی ظاهری هر لایه
• کنترل ترتیب اجرا و کیفیت نهایی جوش

تفاوت نقش هر پاس در جوشکاری

هر یک از پاس‌های جوش وظیفه مشخصی دارند و نباید آن‌ها را فقط به‌عنوان لایه‌های تکراری در نظر گرفت:

• Root Pass: ایجاد نفوذ و اتصال اولیه
• Hot Pass: تقویت ریشه و اصلاح ناحیه اولیه
• Filling Pass: پر کردن حجم اصلی شیار
• Cap Pass: تکمیل نهایی و ایجاد ظاهر مناسب

به همین دلیل، مهارت جوشکار در کنترل هر مرحله و رعایت پارامترهای جوشکاری تأثیر مستقیمی بر کیفیت اتصال نهایی دارد.

جمع‌بندی

پاس‌های جوش بخش اساسی در جوشکاری اتصالات شیاری در صنایع نفت، گاز، پتروشیمی، نیروگاهی و ساخت تجهیزات فلزی هستند. پاس ریشه، هات‌پس، پاس‌های پرکننده و پاس نهایی هرکدام نقش مشخصی در تکمیل اتصال، تأمین استحکام و جلوگیری از عیوب جوش دارند. اجرای صحیح این پاس‌ها مطابق با WPS، همراه با تمیزکاری بین‌پاسی و کنترل بازرسی، یکی از مهم‌ترین عوامل دستیابی به یک جوش سالم، قابل قبول و ایمن در سرویس است.
