در پروژه‌های پایپینگ صنعتی، کیفیت جوش نهایی تنها به مهارت جوشکار یا نوع فرایند جوشکاری محدود نمی‌شود، بلکه فیت‌آپ صحیح (Fit-Up) نقش اساسی در جلوگیری از عیوب جوش، کاهش دوباره‌کاری و تضمین انطباق با استانداردهای ساخت دارد. در میان انواع اتصالات، اتصالات ساکتی (Socket Weld Fittings) به دلیل سادگی نصب و استحکام مناسب، در بسیاری از خطوط فرایندی و سرویس‌های ابزاردقیق یا خطوط با سایز کوچک کاربرد گسترده‌ای دارند. در این مقاله، به بررسی اصول فیت‌آپ لوله و فیتینگ‌های ساکتی، محدوده کاربرد و نکات مهم بازرسی آن‌ها می‌پردازیم.

فیت‌آپ لوله چیست؟

فیت‌آپ در پایپینگ به مجموعه عملیات هم‌راستا کردن، جفت‌کردن و تنظیم اولیه لوله‌ها و اتصالات پیش از خال‌جوش و جوشکاری نهایی گفته می‌شود. هدف از فیت‌آپ این است که اجزا در موقعیت صحیح طراحی قرار بگیرند و فاصله، تراز، هم‌محوری و شرایط لازم برای اجرای یک جوش سالم فراهم شود.

در صورتی که فیت‌آپ به‌درستی انجام نشود، حتی اگر جوش از نظر ظاهری مناسب باشد، ممکن است مشکلاتی مانند تنش اضافی، نشتی، عدم نفوذ کافی، اعوجاج یا شکست زودهنگام در سرویس ایجاد شود.

فیت‌آپ لوله و اتصالات ساکتی (Socket Fit-Up)

اتصالات ساکتی چیست؟

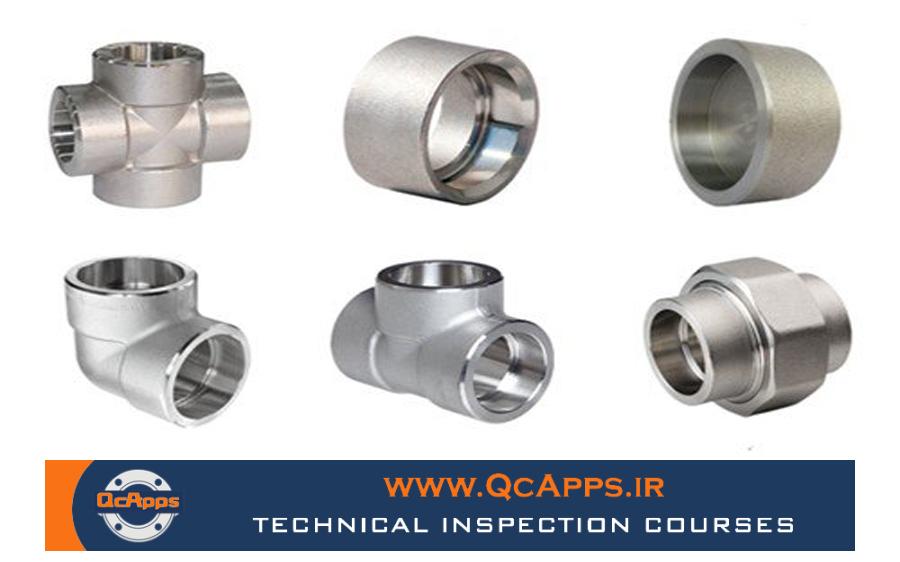

اتصالات ساکتی یا Socket Weld Fittings نوعی از اتصالات پایپینگ هستند که در آن لوله داخل محفظه اتصال یا همان Socket قرار می‌گیرد و سپس از بیرون، جوش گوشه (Fillet Weld) اجرا می‌شود. در این نوع اتصال، برخلاف Butt Weld نیازی به پخ‌زنی انتهای لوله وجود ندارد و همین موضوع باعث سهولت و سرعت بیشتر در مونتاژ می‌شود.

اتصالات ساکتی معمولاً شامل موارد زیر هستند:

  • زانو ساکتی
  • سه‌راهی ساکتی
  • کپ ساکتی
  • کوپلینگ ساکتی
  • یونیون ساکتی
  • فلنج Socket Weld

اتصالات Socket Weld تا چه سایزی کاربرد دارند؟

به‌طور معمول، اتصالات Socket Weld برای خطوط با سایز کوچک استفاده می‌شوند و کاربرد اصلی آن‌ها تا NPS 2 (2 اینچ) است. این موضوع با الزامات رایج استانداردهای طراحی و ساخت نیز همخوانی دارد و در عمل، برای سایزهای بالاتر معمولاً استفاده از Butt Weld ترجیح داده می‌شود.

دلیل محدود شدن کاربرد Socket Weld به سایزهای کوچک عبارت است از:

  • دشوار شدن کنترل انقباض و تنش در سایزهای بزرگ‌تر
  • افزایش احتمال خوردگی شکافی (Crevice Corrosion) در ناحیه ساکت
  • نامناسب بودن برای سرویس‌هایی که نیاز به تمیزکاری کامل داخلی دارند
  • اقتصادی‌تر و فنی‌تر بودن اتصالات Butt Weld در سایزهای بالاتر

بنابراین در اغلب پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی، Socket Weld عموماً برای 1/2 اینچ تا 2 اینچ مورد استفاده قرار می‌گیرد، به‌ویژه در خطوط Utility، Instrument Air، Drain، Vent و برخی سرویس‌های فرعی.

مراحل فیت‌آپ در اتصالات ساکتی

برای اجرای صحیح فیت‌آپ در اتصال Socket Weld، رعایت چند مرحله کلیدی ضروری است:

1. کنترل اولیه متریال

پیش از مونتاژ، باید مشخصات لوله و فیتینگ از نظر سایز، ریتینگ، کلاس متریال و استاندارد ساخت بررسی شود. هرگونه مغایرت در Schedule، Material Grade یا نوع اتصال می‌تواند در مرحله نصب یا بهره‌برداری مشکل‌ساز شود.

2. تمیزکاری سطح

سطوح داخلی Socket و سطح خارجی انتهای لوله باید از هرگونه زنگ‌زدگی، روغن، گریس، رنگ یا پلیسه پاک شوند. وجود آلودگی در ناحیه اتصال می‌تواند کیفیت جوش را کاهش دهد.

3. جا زدن لوله داخل Socket

لوله باید تا انتهای محفظه Socket وارد شود، اما نباید در همان وضعیت نهایی جوش شود. پس از تماس کامل لوله با ته Socket، لازم است لوله کمی به عقب کشیده شود تا فاصله انبساطی (Expansion Gap) ایجاد گردد.

4. ایجاد فاصله انبساطی

یکی از مهم‌ترین نکات در فیت‌آپ ساکتی، ایجاد فاصله بین انتهای لوله و ته Socket است. این فاصله معمولاً حدود 1.6 میلی‌متر (1/16 اینچ) در نظر گرفته می‌شود.

وجود این فاصله اهمیت زیادی دارد، زیرا:

  • از ایجاد تنش حرارتی در زمان جوشکاری جلوگیری می‌کند
  • فضای لازم برای انبساط حرارتی را فراهم می‌کند
  • احتمال ترک یا تمرکز تنش در ریشه اتصال را کاهش می‌دهد

در بسیاری از کارگاه‌ها برای تنظیم این فاصله از فیلرگیج، سیم یا اسپيسر موقت استفاده می‌شود.

5. هم‌راستایی و تراز کردن اتصال

قبل از Tack Weld، باید راستای لوله و فیتینگ از نظر Alignment کنترل شود. هرگونه کجی یا تنش اجباری در مونتاژ می‌تواند موجب Distortion یا کاهش عمر سرویس شود.

6. خال‌جوش و آماده‌سازی برای جوش نهایی

پس از اطمینان از موقعیت صحیح، اتصال خال‌جوش می‌شود تا در زمان جوشکاری نهایی جابه‌جا نشود. تعداد و محل Tack Weld باید به‌گونه‌ای باشد که هم موقعیت اتصال حفظ شود و هم مانع اجرای صحیح Fillet Weld نشود.

فیت‌آپ لوله و اتصالات ساکتی (Socket Fit-Up)

نکات مهم بازرسی در فیت‌آپ Socket Weld

بازرس QC یا Welding Inspector در زمان فیت‌آپ این نوع اتصال باید موارد زیر را کنترل و ثبت کند:

  • تطابق سایز لوله و فیتینگ
  • بررسی سالم بودن لبه‌ها و نداشتن ترک یا لهیدگی
  • کنترل تمیزی سطوح اتصال
  • اطمینان از ایجاد Gap مناسب بین انتهای لوله و ته Socket
  • کنترل Alignment و عدم وجود تنش اجباری
  • بررسی مناسب بودن Tack Weld ها
  • تطابق نوع اتصال با نقشه ایزومتریک و WPS پروژه

در صورت نیاز، این موارد می‌توانند در قالب Fit-Up Inspection Report یا چک‌لیست QC ثبت شوند.

مزایای اتصالات ساکتی

استفاده از Socket Weld مزایای متعددی دارد، از جمله:

  • سرعت بالای مونتاژ و نصب
  • عدم نیاز به پخ‌زنی لوله
  • مناسب برای سایزهای کوچک و خطوط فرعی
  • استحکام مکانیکی مناسب در سرویس‌های فشار متوسط و بالا
  • کاهش زمان ساخت نسبت به برخی اتصالات Butt Weld در سایزهای پایین

محدودیت‌های اتصالات ساکتی

در کنار مزایا، این اتصالات محدودیت‌هایی نیز دارند که باید در طراحی و اجرا مدنظر قرار گیرند:

  • مناسب نبودن برای سایزهای بالاتر از 2 اینچ
  • امکان ایجاد خوردگی شکافی در ناحیه داخلی اتصال
  • دشوار بودن تمیزکاری کامل داخل اتصال
  • حساسیت به عدم رعایت Gap انبساطی
  • کمتر مناسب بودن برای سرویس‌های بسیار خورنده یا بهداشتی

تفاوت کلی Socket Weld و Butt Weld

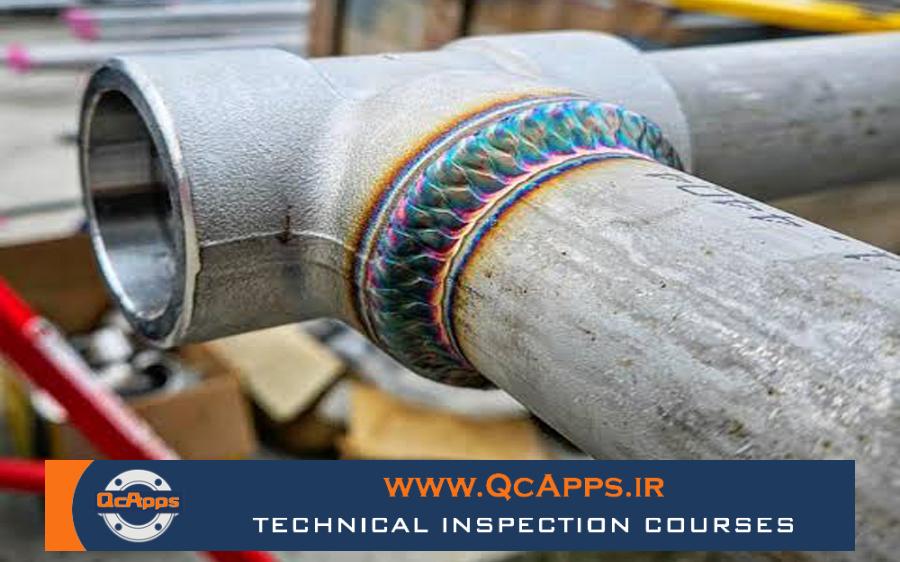

در اتصال Butt Weld، دو قطعه از لبه به لبه به هم متصل می‌شوند و معمولاً نیاز به پخ‌زنی و کنترل ریشه جوش وجود دارد. اما در Socket Weld، لوله داخل فیتینگ قرار گرفته و جوش به‌صورت Fillet در بیرون اتصال اجرا می‌شود.

به‌طور کلی:

  • Butt Weld برای سایزهای بالاتر، سرویس‌های بحرانی و اتصال با نفوذ کامل مناسب‌تر است.
  • Socket Weld برای سایزهای پایین، نصب سریع و خطوط فرعی انتخاب رایج‌تری است.

جمع‌بندی

فیت‌آپ صحیح لوله و اتصالات ساکتی یکی از مراحل مهم در کیفیت ساخت خطوط پایپینگ است. در اتصال‌های Socket Weld، رعایت اصولی مانند تمیزکاری سطوح، هم‌راستایی مناسب و به‌ویژه ایجاد فاصله انبساطی 1/16 اینچ اهمیت بسیار زیادی دارد. این نوع اتصال معمولاً تا سایز 2 اینچ کاربرد دارد و در بسیاری از خطوط فرعی، یوتیلیتی و سرویس‌های سبک و متوسط مورد استفاده قرار می‌گیرد. اجرای صحیح این مرحله می‌تواند از عیوب جوش، نشتی و مشکلات بهره‌برداری در آینده جلوگیری کند.
