تست هیدروستاتیک: از کیفیت آب تا تغییر شکل متریال

تست هیدروستاتیک (Hydrostatic Test) فرآیندی حیاتی برای تضمین ایمنی و یکپارچگی تجهیزات تحت فشار است. با این حال، اگر الزامات شیمیایی آب و استانداردهای پس از تست رعایت نشود، همین آزمون ایمنی می‌تواند باعث شروع خوردگی‌های میکروسکوپی یا دفرمه شدن تجهیز شود. در این مقاله به بررسی دقیق پارامترهای کلیدی در این تست می‌پردازیم.



۱. کیفیت آب تست و غلظت بحرانی کلراید

استفاده از آب آشامیدنی معمولی برای تست تجهیزات حساس، به‌ویژه آن‌هایی که از جنس استنلس استیل (SS) هستند، یک ریسک بزرگ است. یون کلراید (Cl⁻) دشمن اصلی لایه محافظ (Passive Layer) استیل است.

حد مجاز کلراید بر اساس متریال:

• استنلس استیل سری ۳۰۰ (مانند ۳۰۴ و ۳۱۶): غلظت کلراید باید حتماً زیر ۵۰ ppm (در برخی پروژه‌های حساس زیر ۲۵ ppm) باشد.
• فولادهای داپلکس و سوپر داپلکس: به دلیل مقاومت بالاتر، تا ۱۰۰ ppm را تحمل می‌کنند، اما استانداردها معمولاً همان زیر ۵۰ ppm را توصیه می‌کنند.
• کربن استیل (CS): حساسیت کمتری دارد و معمولاً تا ۲۰۰ ppm مجاز است، مشروط بر اینکه بلافاصله تخلیه و خشک شود.

کنترل کلراید با نیترات نقره (Silver Nitrate)

نیترات نقره (AgNO3AgNO_3AgNO3​) در تست هیدروستاتیک دو کاربرد دارد:

1. تشخیص (روش تیتراسیون): رایج‌ترین روش آزمایشگاهی برای تعیین دقیق میزان کلراید آب قبل از تزریق به تجهیز.
2. حذف شیمیایی: باعث رسوب کلر به صورت نمک جامد می‌شود.

• نکته اجرایی: اگرچه این روش علمی است، اما به دلیل قیمت بالای نقره و ایجاد رسوبات معلق، برای حجم‌های بالای آب تست (مثل خطوط لوله چند کیلومتری) اقتصادی نیست و ترجیح بر استفاده از آب دمین (Demin Water) یا سیستم‌های RO است.

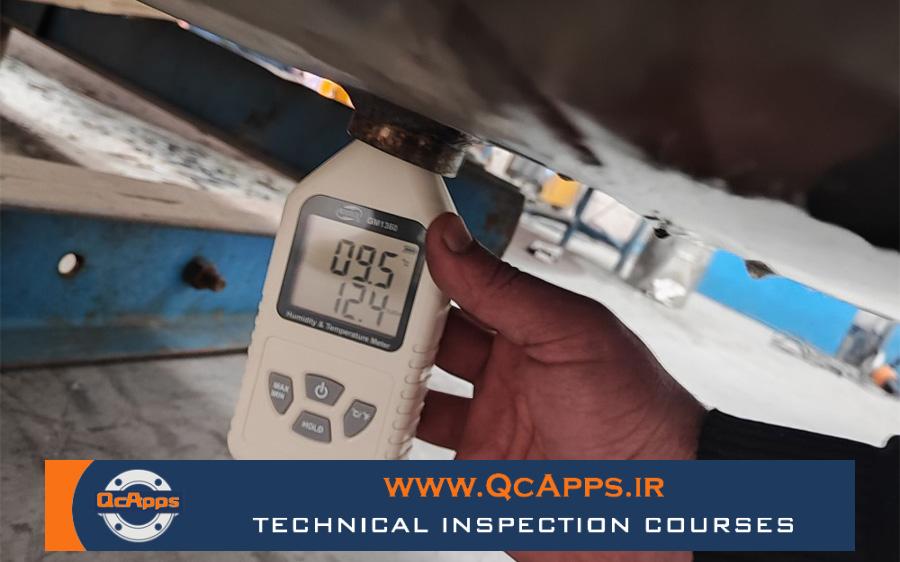

۲. رطوبت باقی‌مانده و نقطه شبنم (Dew Point)

تخلیه آب پس از تست کافی نیست. رطوبت باقی‌مانده در درزها و نقاط کور می‌تواند باعث خوردگی شیاری (Crevice Corrosion) یا رشد باکتری‌های خورنده (SRB) شود.

• استاندارد خشک‌سازی: پس از تخلیه، تجهیز باید با هوای خشک یا نیتروژن “Sweeping” شود.
• معیار پذیرش: در تجهیزات حساس (مانند خطوط گاز یا مبدل‌های خاص)، تست خشک‌سازی تا رسیدن به نقطه شبنم (Dew Point) مشخص ادامه می‌یابد. معمولاً نقطه شبنم ۲۰- تا ۴۰- درجه سانتی‌گراد خروجی، نشان‌دهنده حذف کامل رطوبت و آمادگی برای سرویس‌دهی است.



۳. تغییر شکل دائمی: ازدیاد طول و کرنش قطری

یکی از اهداف فرعی اما مهم تست هیدروستاتیک، اطمینان از این است که تجهیز در فشار تست وارد فاز پلاستیک (تغییر شکل دائمی) نشده باشد.

الف) درصد ازدیاد طول (Elongation)

طبق کدهای استانداردی مثل ASME Section VIII یا API 1104، متریال باید به گونه‌ای انتخاب شود که تحت فشار تست، تنش ایجاد شده از نقطه تسلیم (Yield Strength) فراتر نرود. اگر پس از تست، ازدیاد طول ماندگار در بدنه مشاهده شود، نشان‌دهنده ضعف در طراحی یا ضخامت متریال است.

ب) کرنش قطری (Diametrical Strain)

در بازرسی سیلندرها و مخازن تحت فشار، پارامتری به نام انبساط دائمی حجم (Permanent Volumetric Expansion) اندازه‌گیری می‌شود.

• فرمول کلی کنترل: معمولاً اگر مقدار انبساط دائمی بیش از ۱۰٪ کل انبساط تحت فشار باشد، تجهیز مردود (Reject) تلقی می‌شود.
• کرنش قطری مجاز: در لوله‌ها، کرنش ماندگار قطری نباید از مقادیر تعیین شده (معمولاً حدود ۰.۲٪ تا ۱٪ بسته به گرید متریال و ضخامت) تجاوز کند. هرگونه “شکم‌دادگی” (Bulging) پس از هیدروتست نشانه شکست متریال است.

نکات کلیدی برای مهندسان

1. پایش دما: دمای آب تست نباید از یک حد پایین (معمولاً ۷ درجه سانتی‌گراد فوق دمای تردی) کمتر باشد تا از شکست ترد جلوگیری شود.
2. زمان ماند: پس از رسیدن به فشار هدف، زمان کافی برای تثبیت متریال و پایش کرنش‌ها داده شود.
3. تخلیه سریع: به محض اتمام تست و تایید بازرس، فرآیند تخلیه و خشک‌سازی (Drying) آغاز شود.
