PFD چیست؟

PFD یا Process Flow Diagram به معنای «نمودار جریان فرآیند» است. این نقشه یکی از مهم‌ترین مدارک مهندسی فرآیند در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی محسوب می‌شود و نمای کلی از جریان مواد و انرژی در یک واحد صنعتی را نمایش می‌دهد.

در واقع PFD نشان می‌دهد که سیالات از چه تجهیزاتی عبور می‌کنند، مسیر حرکت آن‌ها چگونه است و ارتباط بین تجهیزات اصلی فرآیندی به چه صورت می‌باشد.

PFD, Process Flow Diagram, نمودار جریان فرآیند, نقشه PFD, مدارک مهندسی فرآیند, مهندسی فرآیند, Process Engineering, PFD در پتروشیمی, PFD در نفت و گاز, طراحی فرآیند, Flow Diagram, جریان فرآیند, تجهیزات فرآیندی, Process Plant, Process Design, PFD و P&ID, تفاوت PFD و P&ID, Piping, Instrumentation, Process Flow, Process Equipment, مبدل حرارتی, Heat Exchanger, Pressure Vessel, مخزن تحت فشار, پمپ صنعتی, کمپرسور صنعتی, راکتور, برج تقطیر, Refinery, پالایشگاه, پتروشیمی, نفت و گاز, مهندسی شیمی, Basic Design, Engineering Documents, Line List, Equipment List, Process Data, Stream Data

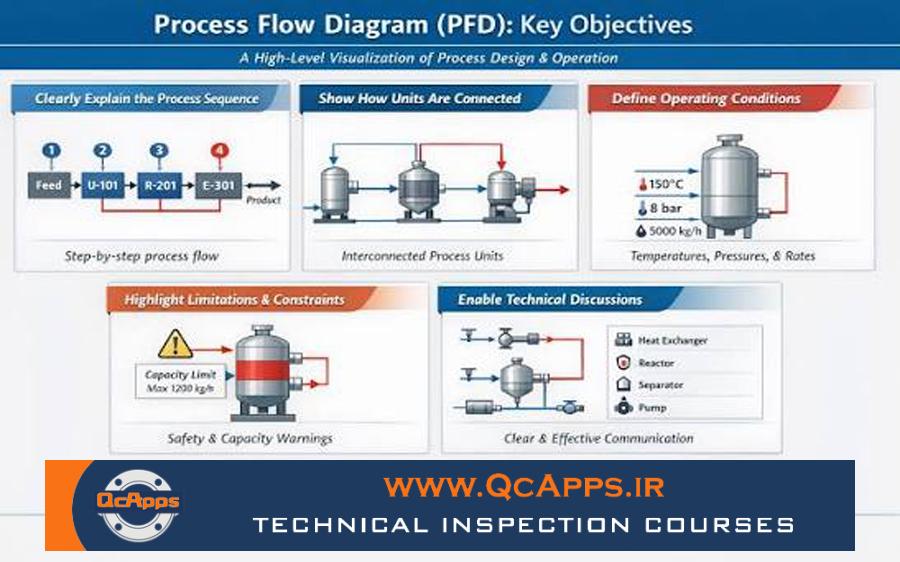

هدف از تهیه PFD

هدف اصلی از تهیه Process Flow Diagram نمایش ساده و قابل فهم فرآیند است تا مهندسان بتوانند عملکرد کلی واحد را درک کنند.

از مهم‌ترین کاربردهای PFD می‌توان به موارد زیر اشاره کرد:

  • نمایش جریان فرآیند
  • تعیین تجهیزات اصلی واحد
  • محاسبات فرآیندی
  • طراحی اولیه واحدهای صنعتی
  • آموزش اپراتورها
  • تهیه مدارک مهندسی پایه (Basic Design)

اطلاعات موجود در PFD

معمولاً در یک PFD اطلاعات زیر نمایش داده می‌شود:

تجهیزات اصلی فرآیندی

مانند:

  • مخازن
  • برج‌ها
  • مبدل‌های حرارتی
  • پمپ‌ها
  • کمپرسورها
  • راکتورها

خطوط فرآیندی

مسیر حرکت سیالات و ارتباط بین تجهیزات مختلف در PFD مشخص می‌شود.

شماره جریان‌ها (Stream Number)

هر جریان فرآیندی دارای شماره اختصاصی است که اطلاعات مربوط به آن در جدول Stream Data ثبت می‌شود.

اطلاعات فرآیندی

از جمله:

  • دما
  • فشار
  • دبی
  • ترکیب سیال

این اطلاعات معمولاً در کنار خطوط یا در جداول مخصوص نمایش داده می‌شوند.

PFD, Process Flow Diagram, نمودار جریان فرآیند, نقشه PFD, مدارک مهندسی فرآیند, مهندسی فرآیند, Process Engineering, PFD در پتروشیمی, PFD در نفت و گاز, طراحی فرآیند, Flow Diagram, جریان فرآیند, تجهیزات فرآیندی, Process Plant, Process Design, PFD و P&ID, تفاوت PFD و P&ID, Piping, Instrumentation, Process Flow, Process Equipment, مبدل حرارتی, Heat Exchanger, Pressure Vessel, مخزن تحت فشار, پمپ صنعتی, کمپرسور صنعتی, راکتور, برج تقطیر, Refinery, پالایشگاه, پتروشیمی, نفت و گاز, مهندسی شیمی, Basic Design, Engineering Documents, Line List, Equipment List, Process Data, Stream Data

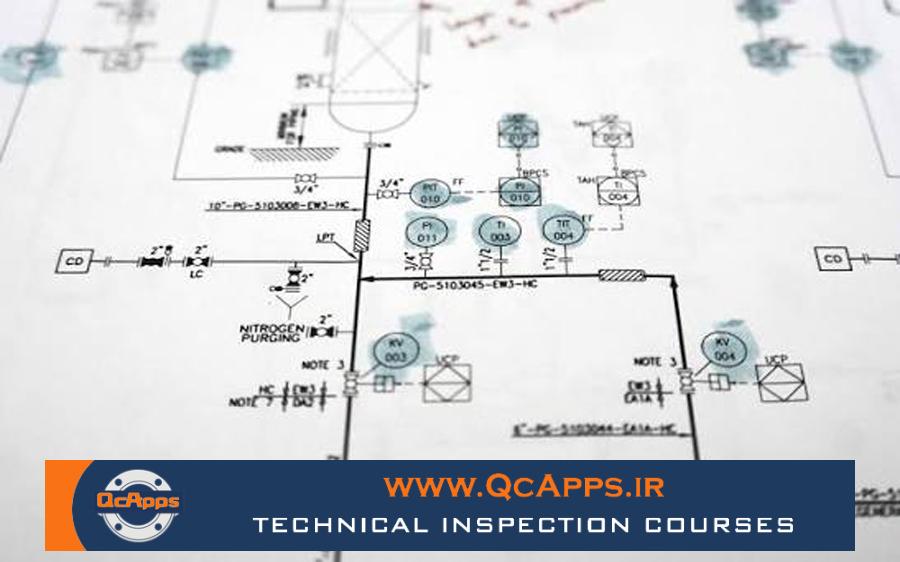

یکی از رایج‌ترین سوالات در مهندسی فرآیند تفاوت PFD و P&ID است.

PFD

  • نمایش کلی فرآیند
  • تجهیزات اصلی
  • جریان مواد و انرژی
  • اطلاعات فرآیندی

P&ID

  • جزئیات کامل پایپینگ
  • تجهیزات کنترلی
  • ابزار دقیق
  • ولوها
  • سیستم‌های ایمنی
  • شماره خطوط

به بیان ساده، PFD دید کلی از فرآیند ارائه می‌دهد اما P&ID جزئیات اجرایی و عملیاتی واحد را مشخص می‌کند.

چه کسانی از PFD استفاده می‌کنند؟

مدرک PFD توسط واحدهای مختلف مهندسی مورد استفاده قرار می‌گیرد:

  • مهندسان فرآیند
  • مهندسان پایپینگ
  • مهندسان ابزار دقیق
  • مهندسان بهره‌برداری
  • اپراتورهای واحد
  • بازرسان فنی و کنترل کیفیت

اهمیت PFD در پروژه‌های صنعتی

PFD یکی از اولین مدارک مهندسی است که در مراحل ابتدایی طراحی تهیه می‌شود. بسیاری از مدارک بعدی از جمله P&ID، Line List، Equipment List و محاسبات فرآیندی بر اساس اطلاعات موجود در PFD تهیه می‌شوند.

به همین دلیل هرگونه تغییر در فرآیند باید ابتدا در PFD بررسی و سپس در سایر مدارک اعمال شود.

جمع‌بندی

PFD یا Process Flow Diagram یکی از مهم‌ترین مدارک مهندسی فرآیند است که نمای کلی جریان مواد و تجهیزات اصلی یک واحد صنعتی را نمایش می‌دهد. این مدرک پایه بسیاری از فعالیت‌های طراحی، بهره‌برداری و توسعه واحدهای صنعتی بوده و نقش مهمی در درک فرآیند و ارتباط بین تجهیزات ایفا می‌کند.
