در ساخت سیستم‌های پایپینگ و خطوط لوله صنعتی، کیفیت اتصال نهایی لوله‌ها مستقیماً به نحوه آماده‌سازی انتهای لوله‌ها قبل از جوشکاری بستگی دارد. آرایش انتهایی لوله (End Preparation / Beveling) یکی از حساس‌ترین مراحل دفتر فنی و واحد کنترل کیفیت (QC) است که نفوذ کامل جوش (CJP)، عاری بودن از عیوب و سلامت ساختاری را تضمین می‌کند. در این مقاله به بررسی شیپ، زاویه، روش‌ها و نکات بازرسی پخ‌زنی لوله می‌پردازیم.

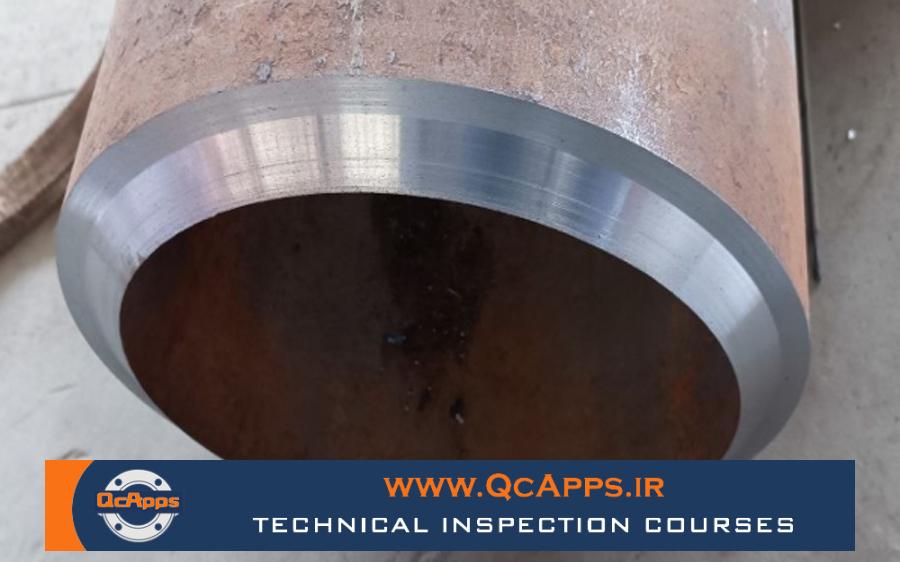

نکات آماده‌سازی آرایش انتهایی لوله (Pipe Bevel Preparation)

۱. هدف و اهمیت آرایش انتهایی لوله (Beveling)

لوله‌های با ضخامت دیواره بیش از ۳ میلی‌متر به دلیل عدم امکان نفوذ کامل قوس در لبه‌های صاف، نیازمند پخ‌زنی هستند. هدف اصلی از پخ‌زنی:

  • ایجاد فضای کافی برای نفوذ کامل مذاب جوش (Penetration) در پاس ریشه (Root Pass).
  • کنترل میزان گرماگیر بودن لبه‌ها و جلوگیری از سوختگی یا ذوب ناقص (LOF / LOP).
  • تسهیل دسترسی دست بازرس و دسترسی الکترود/مشعل در پاس‌های مختلف.

۲. انواع متداول آرایش انتهایی لوله

بر اساس ضخامت لوله و استاندارد طراحی (مانند ASME B16.25)، هندسه پخ مشخص می‌شود:

  • پخ V شکل ساده (Single V-Bevel): رایج‌ترین نوع برای ضخامت‌های بین ۳ تا ۲۲ میلی‌متر با زاویه کلی ۶۰ تا ۷۵ درجه (زاویه هر لبه ۳۰ تا ۳۷.۵ درجه).
  • پخ ترکیبی (Compound Bevel): برای ضخامت‌های بالا (معمولاً بالای ۲۲ میلی‌متر) جهت کاهش حجم فلز جوش مصرفی و کاهش انقباض/پیچیدگی.
  • پخ J شکل یا U شکل (J-Prep / U-Prep): مورد استفاده در جوشکاری‌های حساس اتوماتیک (GTAW / Orbital Welding) و ضخامت‌های سنگین.
  • لبه صاف (Square Edge): مخصوص لوله‌های با ضخامت کم (کمتر از ۳ میلی‌متر) یا اتصالات Socket Weld.

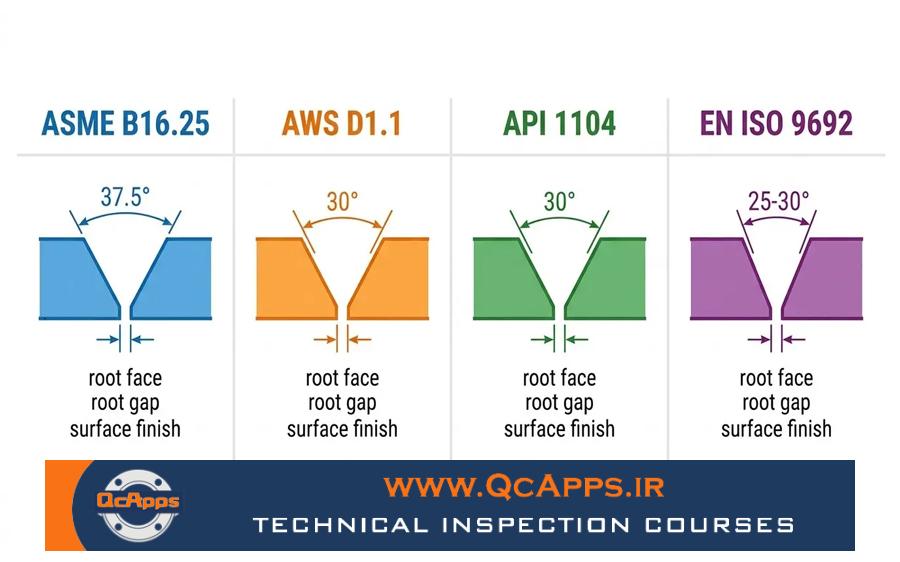

۳. پارامترهای هندسی حیاتی در بازرسی پخ

یک بازرس یا تکنسین پایپینگ باید ۴ پارامتر اصلی هندسه پخ را با گیج‌های بازرسی (مانند Hi-Lo Gauge یا Bevel Gauge) کنترل کند:

  • زاویه پخ (Bevel Angle): شیب لبه قطعه که معمولاً 37.5 درجه است.
  • دیواره ریشه یا لند (Root Face / Land): قسمت صاف لبه نهایی که از سوختن بیش از حد ریشه جلوگیری می‌کند (معمولاً ۱.۶ تا ۲.۴ میلی‌متر).
  • فاصله ریشه (Root Gap): فاصله بین دو لوله حین مونتاژ که ورود فلز پرکننده را ممکن می‌سازد.
  • عدم هم‌راستایی (Mismatch / Hi-Lo): میزان تراز نبودن ضخامت داخلی یا خارجی دو لوله.

۴. روش‌های ایجاد پخ روی لوله

روش پخ‌زنی تأثیر مستقیمی بر کیفیت سطح و ساختار متالورژیکی لبه لوله دارد:

  • پخ‌زنی مکانیکی (Machining / Cold Cutting): استفاده از دستگاه‌های پخ‌زنی اتوماتیک، تراش یا گونیایی (Facing Machine). این روش عالی‌ترین سطح را بدون اعمال حرارت ایجاد می‌کند.
  • پخ‌زنی حرارتی (Gouging / Flame Cutting): استفاده از برش اکسی‌گاز یا پلاسما. در این روش باید لایه اکسیدی و منطقه تحت تأثیر حرارت (HAZ) حتماً با سنگ‌زنی پاک‌سازی شود.

۵. تمیزکاری و بازرسی سطحی قبل از جوشکاری

پیش از عملیات مونتاژ (Fit-up) و خال‌جوش زدن (Tack Welding)، سطح پخ باید آماده‌سازی نهایی شود:

  • برطرف کردن هرگونه زنگ‌زدگی، چربی، رنگ، روغن و اکسید تا فاصله حداقل ۲۵ میلی‌متری از لبه پخ.
  • بازرسی چشمی (VT) و در صورت نیاز تست مایع نافذ (PT) یا ذرات مغناطیسی (MT) روی لبه پخ لوله‌های ضخیم یا آلیاژی جهت اطمینان از عدم وجود لمینیشن (Lamination) یا ترک‌های لایه‌ای.



نکات آماده‌سازی آرایش انتهایی لوله (Pipe Bevel Preparation)

جمع‌بندی

آرایش صحیح و دقیق انتهایی لوله مطابق با استاندارد ASME B16.25 و WPS پروژه، اولین و مهم‌ترین قدم در دستیابی به یک جوش با کیفیت در خطوط لوله و سیستم‌های پایپینگ است. انحراف در زاویه پخ یا عدم رعایت Root Land می‌تواند منجر به عیوبی نظیر ذوب ناقص، نفوذ ناکافی یا نفوذ بیش از حد (Burn-through) گردد.
