نقشه ایزومتریک چیست؟

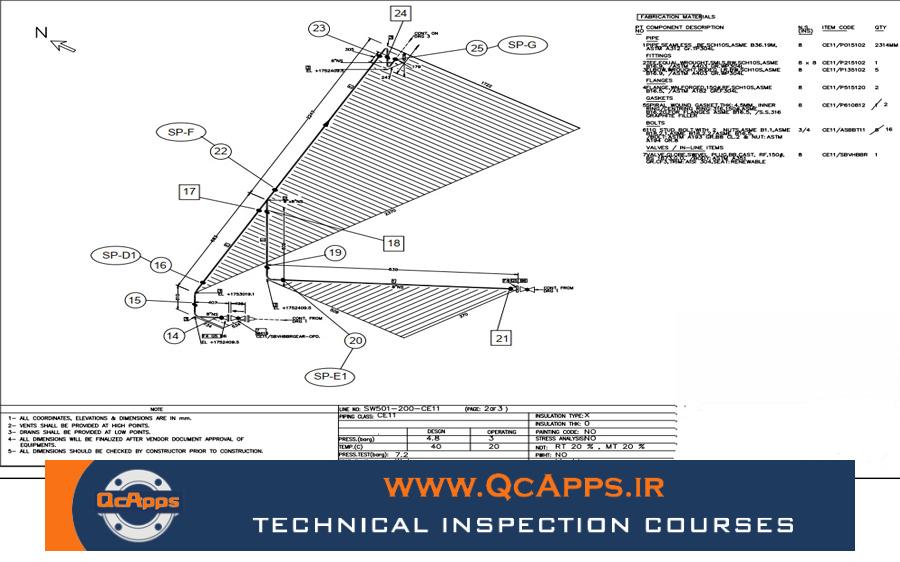

نقشه ایزومتریک (Isometric Drawing) یکی از مهم‌ترین مدارک مهندسی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و پروژه‌های پایپینگ است. این نقشه نمایش سه‌بعدی خطوط لوله و تجهیزات را بر روی یک صفحه دوبعدی ارائه می‌دهد و به گونه‌ای ترسیم می‌شود که طول‌ها، اتصالات و مسیر لوله‌ها به راحتی قابل مشاهده باشند.

نقشه‌های ایزومتریک پل ارتباطی میان نقشه‌های طراحی و عملیات اجرایی در سایت هستند و نقش مهمی در ساخت، نصب و بازرسی خطوط لوله ایفا می‌کنند.

هدف از تهیه نقشه ایزومتریک

مهم‌ترین هدف از تهیه نقشه ایزومتریک، نمایش دقیق مسیر خطوط لوله و جزئیات اجرایی برای واحدهای ساخت و نصب است.

این نقشه‌ها برای موارد زیر استفاده می‌شوند:

• ساخت اسپول‌های پایپینگ
• نصب خطوط لوله
• تهیه متریال مورد نیاز
• کنترل ابعادی
• انجام بازرسی فنی
• برنامه‌ریزی عملیات اجرایی

اطلاعات موجود در نقشه ایزومتریک

یک نقشه ایزومتریک معمولاً شامل اطلاعات زیر است:

شماره خط (Line Number)

هر خط لوله دارای شماره اختصاصی است که مشخصات فرآیندی و طراحی آن را مشخص می‌کند.

ابعاد و اندازه‌ها

تمام طول‌ها، ارتفاع‌ها و فواصل مورد نیاز برای ساخت و نصب در نقشه درج می‌شوند.

اتصالات پایپینگ

انواع اتصالات شامل:

• Elbow
• Tee
• Reducer
• Cap
• Flange

در نقشه مشخص می‌شوند.

مشخصات جوشکاری

محل جوش‌ها، شماره جوش‌ها و در برخی پروژه‌ها نوع تست‌های مورد نیاز نیز در نقشه نمایش داده می‌شود.

ساپورت‌ها

محل نصب ساپورت‌ها، گایدها، استاپرها و تکیه‌گاه‌های لوله در نقشه ایزومتریک مشخص می‌شود.

نقش نقشه ایزومتریک در ساخت اسپول

یکی از مهم‌ترین کاربردهای نقشه ایزومتریک، ساخت اسپول‌های پایپینگ است.

واحد ساخت (Fabrication Shop) بر اساس اطلاعات موجود در نقشه:

• لوله‌ها را برش می‌دهد.
• اتصالات را مونتاژ می‌کند.
• عملیات جوشکاری را انجام می‌دهد.
• ابعاد نهایی را کنترل می‌کند.

به همین دلیل کوچک‌ترین خطا در نقشه می‌تواند باعث دوباره‌کاری و افزایش هزینه پروژه شود.

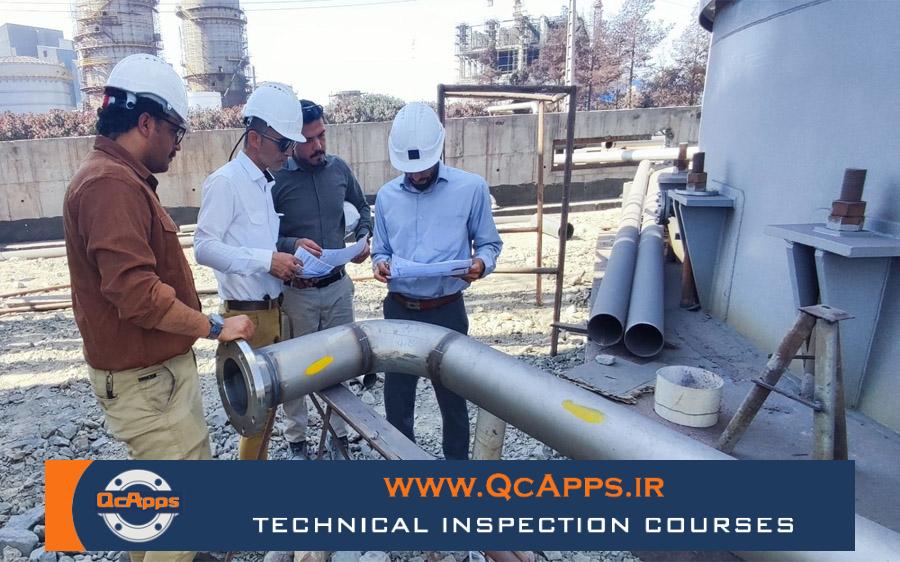

اهمیت نقشه ایزومتریک در بازرسی فنی

بازرسان فنی و QC بسیاری از فعالیت‌های خود را بر اساس نقشه ایزومتریک انجام می‌دهند.

از جمله:

• کنترل ابعادی اسپول
• بررسی محل جوش‌ها
• کنترل شماره خطوط
• تأیید متریال مصرفی
• بررسی محل تست‌های NDT
• تهیه Punch List

به همین دلیل نقشه ایزومتریک یکی از مدارک اصلی در فرآیند بازرسی محسوب می‌شود.

تفاوت P&ID و Isometric

بسیاری از افراد تازه‌وارد این دو نقشه را با یکدیگر اشتباه می‌گیرند.

P&ID

• نمایش فرآیند
• تجهیزات کنترلی
• ابزار دقیق
• ولوها
• فلسفه عملکرد سیستم

Isometric

• نمایش سه‌بعدی خطوط لوله
• ابعاد اجرایی
• اتصالات
• محل جوش‌ها
• اطلاعات ساخت و نصب

به عبارت دیگر، P&ID برای درک عملکرد سیستم و Isometric برای اجرا و ساخت استفاده می‌شود.

جمع‌بندی

نقشه ایزومتریک یکی از مهم‌ترین مدارک مهندسی پایپینگ است که اطلاعات لازم برای ساخت، نصب و بازرسی خطوط لوله را در اختیار تیم‌های اجرایی قرار می‌دهد. تسلط بر خواندن و تفسیر نقشه‌های ایزومتریک برای مهندسان پایپینگ، بازرسان فنی، ناظران جوش و کارشناسان کنترل کیفیت یک مهارت ضروری محسوب می‌شود.
