چرا فاصله بین خطوط جوش اهمیت دارد؟

در پروژه‌های پایپینگ، نفت و گاز، پتروشیمی و ساخت تجهیزات صنعتی، تنها کیفیت اجرای جوش اهمیت ندارد؛ محل قرارگیری و فاصله خطوط جوش نیز یکی از عوامل تعیین‌کننده در استحکام و ایمنی سازه است. بسیاری از عیوب جوشکاری و مشکلاتی که در زمان بهره‌برداری ایجاد می‌شوند، ناشی از رعایت نکردن فاصله مناسب بین جوش‌ها هستند.

وقتی دو خط جوش بیش از حد به یکدیگر نزدیک باشند، نواحی متاثر از حرارت با هم تداخل پیدا می‌کنند و این موضوع می‌تواند باعث کاهش خواص مکانیکی فلز، افزایش تنش‌های پسماند و حتی ایجاد ترک در محل اتصال شود.

فواصل خطوط جوش، فاصله استاندارد جوش در لوله، قانون 5T و 4T، جوش افقی، جوش عمودی، جوشکاری لوله، پایپینگ صنعتی، HAZ، فاصله بین دو جوش، استاندارد جوشکاری، بازرسی جوش، تست NDT، جوشکاری نفت و گاز، خطوط لوله صنعتی، مهندسی جوش، کنترل کیفیت جوش، طراحی پایپینگ، جوش محیطی لوله، جوش طولی لوله، صنایع پتروشیمی

فواصل خطوط جوش، فاصله استاندارد جوش در لوله، قانون 5T و 4T، جوش افقی، جوش عمودی، جوشکاری لوله، پایپینگ صنعتی، HAZ، فاصله بین دو جوش، استاندارد جوشکاری، بازرسی جوش، تست NDT، جوشکاری نفت و گاز، خطوط لوله صنعتی، مهندسی جوش، کنترل کیفیت جوش، طراحی پایپینگ، جوش محیطی لوله، جوش طولی لوله، صنایع پتروشیمی

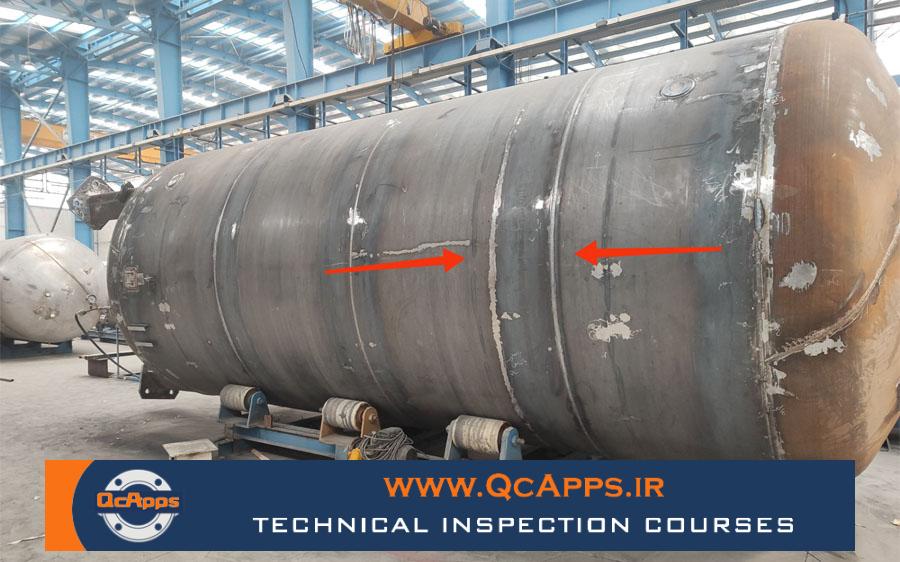

قانون 5T و 4T چیست؟

یکی از رایج‌ترین معیارها برای تعیین فاصله خطوط جوش، استفاده از ضخامت قطعه به عنوان مبنای محاسبه است.

در این روش:

  • فاصله جوش‌های افقی (Horizontal Welds) باید مساوی یا بیشتر از 5 برابر ضخامت قطعه (5T) باشد.
  • فاصله جوش‌های عمودی یا طولی (Vertical Welds) باید مساوی یا بیشتر از 4 برابر ضخامت قطعه (4T) باشد.

به عنوان مثال اگر ضخامت لوله 10 میلی‌متر باشد، حداقل فاصله مجاز بین جوش‌های افقی 50 میلی‌متر و حداقل فاصله بین جوش‌های عمودی 40 میلی‌متر خواهد بود.

رعایت این فواصل چه مزایایی دارد؟

رعایت فاصله استاندارد خطوط جوش تنها یک الزام اجرایی نیست، بلکه مزایای متعددی را به همراه دارد:

  • کاهش تمرکز تنش در محل اتصالات
  • جلوگیری از هم‌پوشانی ناحیه متاثر از حرارت (HAZ)
  • افزایش عمر مفید خطوط لوله
  • بهبود کیفیت تست‌های غیرمخرب (NDT)
  • کاهش احتمال ایجاد ترک و عیوب متالورژیکی
  • افزایش ایمنی در زمان بهره‌برداری
فواصل خطوط جوش، فاصله استاندارد جوش در لوله، قانون 5T و 4T، جوش افقی، جوش عمودی، جوشکاری لوله، پایپینگ صنعتی، HAZ، فاصله بین دو جوش، استاندارد جوشکاری، بازرسی جوش، تست NDT، جوشکاری نفت و گاز، خطوط لوله صنعتی، مهندسی جوش، کنترل کیفیت جوش، طراحی پایپینگ، جوش محیطی لوله، جوش طولی لوله، صنایع پتروشیمی

فواصل خطوط جوش، فاصله استاندارد جوش در لوله، قانون 5T و 4T، جوش افقی، جوش عمودی، جوشکاری لوله، پایپینگ صنعتی، HAZ، فاصله بین دو جوش، استاندارد جوشکاری، بازرسی جوش، تست NDT، جوشکاری نفت و گاز، خطوط لوله صنعتی، مهندسی جوش، کنترل کیفیت جوش، طراحی پایپینگ، جوش محیطی لوله، جوش طولی لوله، صنایع پتروشیمی

در چه صنایعی رعایت فاصله جوش اهمیت بیشتری دارد؟

هر جا که لوله‌ها و تجهیزات تحت فشار مورد استفاده قرار می‌گیرند، رعایت فاصله خطوط جوش اهمیت ویژه‌ای پیدا می‌کند. از جمله:

  • صنایع نفت و گاز
  • پتروشیمی
  • نیروگاه‌ها
  • صنایع دریایی
  • خطوط انتقال سیالات
  • مخازن تحت فشار

در این صنایع کوچک‌ترین اشتباه در جانمایی خطوط جوش می‌تواند هزینه‌های سنگینی برای تعمیرات و توقف تولید ایجاد کند.

جمع‌بندی

فاصله بین خطوط جوش یکی از مهم‌ترین نکات در طراحی و اجرای سیستم‌های پایپینگ است. بر اساس ضوابط رایج، فاصله جوش‌های افقی باید حداقل 5 برابر ضخامت قطعه و فاصله جوش‌های عمودی حداقل 4 برابر ضخامت باشد. رعایت این اصول علاوه بر افزایش کیفیت جوشکاری، ایمنی و طول عمر تجهیزات را نیز تضمین می‌کند.
