در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و خطوط انتقال، ضرب‌المثل معروفی در حوزه تضمین و کنترل کیفیت وجود دارد: «کاری که مستند نشده، یعنی هرگز انجام نشده است!» (If it is not documented, it didn’t happen). در تمام طول اجرای یک پروژه صنعتی، فرم‌های کنترل کیفیت یا QC Forms سند رسمی، حقوقی و فنی اثبات‌کننده صحت اجرای کار، انطباق با نقشه‌ها و رعایت الزامات استاندارد هستند.

فرم‌های بازرسی کیفی حلقه پیوند میان برنامه بازرسی و تست (ITP)، دستورالعمل‌های اجرایی، بازرسی‌های میدانی و در نهایت کتابچه نهایی پروژه (Quality Dossier / Final Book) به شمار می‌روند.

در این مقاله، انواع فرم‌های پرکاربرد QC در صنایع پایپینگ و سازه، ساختار استاندارد یک فرم بازرسی و نکات کلیدی در تکمیل بی‌نقص این اسناد را بررسی می‌کنیم.

فرم‌های کنترل کیفیت (QC Forms)

جایگاه فرم‌های QC در چرخه عمر پروژه‌های صنعتی

هر قطعه لوله، شیر، اتصال یا الکترودی که وارد سایت می‌شود تا لحظه‌ای که در یک خط لوله نصب شده، جوشکاری و تست هیدرواستاتیک می‌شود، باید ردپای کیفی داشته باشد (Traceability).

فرم‌های QC به منظورهای زیر صادر و بایگانی می‌شوند:

  • ثبت وضعیت بازرسی در نقاط توقف و نظارت (Hold & Witness Points): ثبت تأییدیه رسمی بازرس پیمانکار، مشاور و کارفرما بر اساس ITP.
  • تضمین ردیابی متریال (Material Traceability): ثبت شماره ذوب (Heat No.) و گواهینامه متریال (MTC) روی تک‌تک اسپول‌ها و جوش‌ها.
  • تکمیل کتابچه نهایی و تحویل مکانیکی (Mechanical Completion & Handover): بدون فرم‌های امضا شده، هیچ سیستم لوله‌کشی اجازه راه‌اندازی (Commissioning) دریافت نخواهد کرد.

پرکاربردترین فرم‌های QC در پروژه‌های پایپینگ و ساخت

یک سیستم استاندارد کنترل کیفیت شامل فرم‌های متعددی در فازهای مختلف پروژه است:

۱. فرم گزارش بازرسی ورود کالا (MRIR / RIR)

فرم Material Receiving Inspection Report اولین گام کنترلی در پروژه است. بازرس متریال با استفاده از این فرم، اقلام ورودی به انبار (لوله، فلنج، اتصالات، پیچ‌ومهره، رنگ و فیلرمتال جوش) را از نظر تطابق فیزیکی با سفارش خرید (PO)، گواهینامه کارخانه سازنده (MTC)، عدم وجود آسیب فیزیکی و نشانه‌گذاری (مارکینگ طبق MSS SP-25 یا ASTM) ثبت و تایید می‌کند.

۲. فرم گزارش جفت‌کاری و پخ‌آرایی (Fit-up Inspection Report)

این فرم پیش از آغاز عملیات جوشکاری پر می‌شود و شامل پارامترهای هندسی اتصال نظیر:

  • زاویه پخ (Bevel Angle)
  • فاصله ریشه (Root Gap)
  • ضخامت لبه ریشه (Root Face)
  • میزان عدم هم‌راستایی (High-Low / Misalignment)
  • ثبت شماره ذوب هر دو طرف اتصال و شماره جوشکار مجاز (Welder ID).

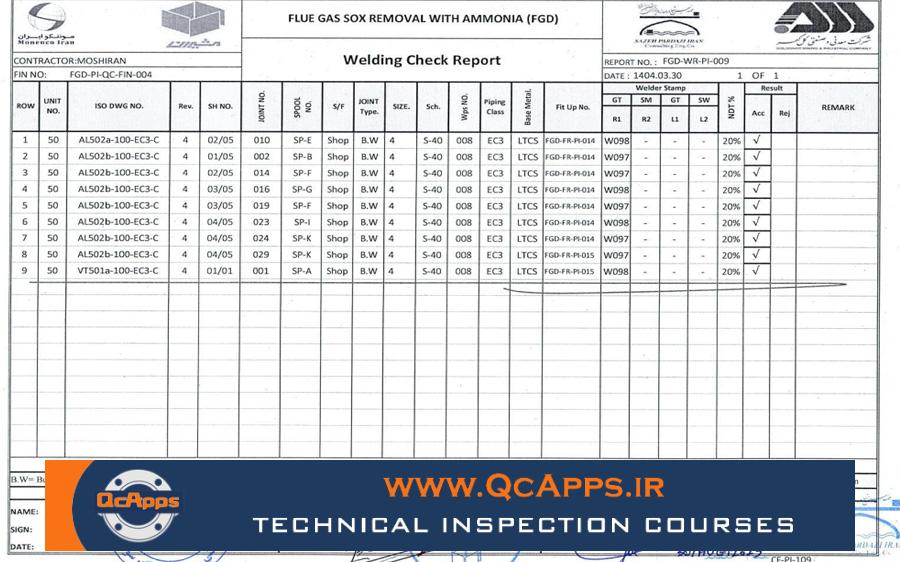

۳. فرم بازرسی چشمی جوش (Visual Welding Inspection Report – WIR)

پس از اتمام کامل جوشکاری، بازرس جوش پارامترهای چشمی اتصال را بر اساس کدهای مرجع (مانند ASME B31.3 یا AWS D1.1) در این فرم ثبت می‌کند. مواردی چون گرده جوش (Reinforcement)، عدم وجود بریدگی کناره (Undercut)، عدم وجود پاشش و سوختگی قوس، و یکنواختی عرض پاس رویه بررسی و تایید می‌شوند.

۴. فرم‌های درخواست و گزارش آزمون‌های غیرمخرب (NDT Reports)

این مجموعه شامل فرم درخواست تست (NDT Request) و گزارش‌های نهایی تست‌های مختلف است:

  • فرم گزارش رادیوگرافی (RT Report) و تفسیر فیلم.
  • فرم گزارش تست التراسونیک (UT Report).
  • فرم گزارش تست مایعات نافذ و ذرات مغناطیسی (PT & MT Reports).

۵. فرم گزارش عملیات حرارتی پس از جوشکاری (PWHT Report)

برای خطوط آلیاژی یا ضخامت‌های بالا، این فرم به همراه نمودار ثبت دما-زمان چارت حرارتی (Chart Record)، صحت نرخ گرمایش، زمان نگهداری در دمای خیسش (Soaking Time) و نرخ سرمایش را ثبت و تایید می‌کند.

۶. فرم گزارش لاین چک و پانچ‌لیست (Line Check & Punch List Form)

پیش از عملیات تست هیدرواستاتیک، این فرم برای انطباق کامل خط با نقشه‌های آیزومتریک و P&ID استفاده می‌شود و کلیه عدم انطباق‌های باقیمانده در دسته‌های Punch A (بحرانی پیش از هیدروتست) و Punch B (پیش از راه‌اندازی) ثبت می‌گردند.

۷. شناسنامه و گواهی آزمون فشار (Pressure Test / Hydrotest Certificate)

مهم‌ترین سند آزمون یک پکیج پایپینگ که شامل فشار تست، نوع سیال تست (آب یا گاز)، دمای تست، مدت زمان تحت فشار بودن (Holding Time)، شماره سریال و کالیبراسیون گیج‌های فشارسنج و ثبات (Chart Recorder) و در نهایت امضای سه‌جانبه بازرسان پیمانکار، دستگاه نظارت و کارفرما است.

۸. فرم گزارش رنگ، سندبلاست و پوشش (Blasting & Painting Report)

شامل ثبت شرایط محیطی (دمای محیط، دمای سطح فلز، نقطه شبنم و رطوبت نسبی)، درجه تمیزکاری سطح (مثلاً Sa 2.5)، پروفایل زبری (Surface Profile)، ضخامت فیلم تر (WFT) و ضخامت نهایی فیلم خشک (DFT).

فرم‌های کنترل کیفیت (QC Forms)

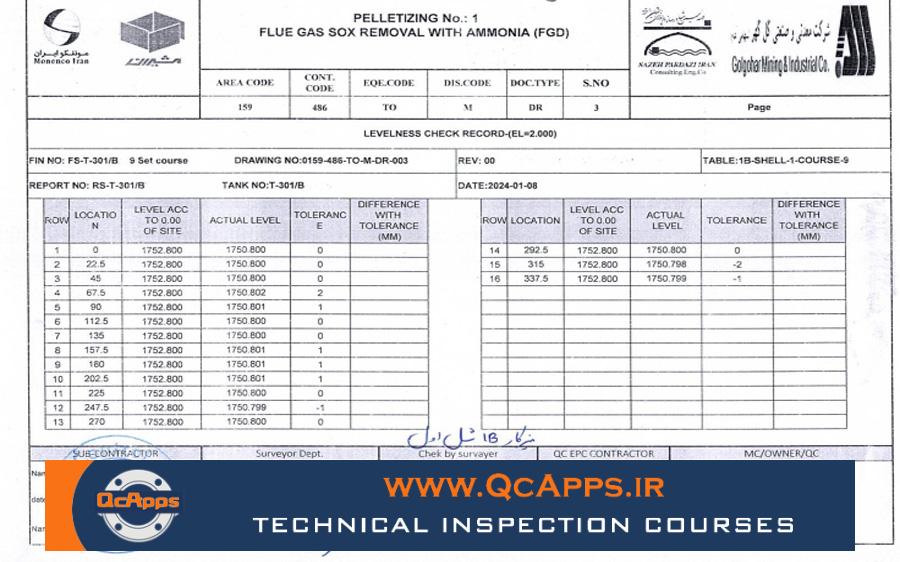

اجزای استاندارد و آناتومی یک فرم QC معتبر

یک فرم کنترل کیفیت استاندارد صنعتی معمولاً از چهار بخش کلیدی تشکیل شده است:

۱. سربرگ (Header)

شامل لوگوی کارفرما و پیمانکار، نام کامل پروژه، شماره سند فرم، شماره بازنگری (Revision No) و تاریخ ایجاد فرم.

۲. بخش اطلاعات فنی و ردیابی (Identification Data)

شامل شماره نقشه آیزومتریک (Isometric No.)، شماره خط (Line No.)، پکیج تست (Test Package No.)، کلاس خط بر اساس PMS، مشخصات متریال و شماره گزارش بازرسی منحصربه‌فرد.

۳. بدنه اصلی گزارش و نتایج بازرسی (Inspection Results)

جدول آیتم‌های کنترلی همراه با ذکر معیار پذیرش (Acceptance Criteria) طبق کد پروژه، مقادیر اندازه‌گیری‌شده واقعی، و وضعیت نتیجه (Accept / Reject).

۴. بخش امضاها و تایید بازرسی (Sign-off Section)

بخش پایانی که به تأیید رسمی مراجع مختلف اختصاص دارد:

  • بازرس کنترل کیفیت پیمانکار اجرایی (Subcontractor / Contractor QC)
  • مهندس ناظر یا بازرس شخص ثالث (TPI / Consultant QC)
  • نماینده و بازرس نهایی کارفرما (Client QC Representative)

فرم‌های کنترل کیفیت (QC Forms)

اصول طلایی برای بازرسان QC در پر کردن فرم‌های بازرسی

  • عدم استفاده از غلط‌گیر (No Whiteout): در اسناد فنی و حقوقی استفاده از غلط‌گیر ممنوع است. هرگونه اصلاح باید با کشیدن یک خط نازک روی عدد اشتباه، نوشتن عدد صحیح بالای آن و زدن پاراف و تاریخ بازرس انجام شود.
  • ثبت همزمان و در لحظه (Real-Time Documentation): ثبت گزارش باید بلافاصله پس از انجام بازرسی در سایت تکمیل شود؛ به تعویق انداختن ثبت گزارش‌ها باعث مخدوش شدن اطلاعات ردیابی می‌شود.
  • کنترل کالیبراسیون تجهیزات: در فرم‌هایی که متغیرهای عددی اندازه‌گیری می‌شوند (مانند ضخامت‌سنجی، گیج فشار، زبری‌سنج، یا تست آمپراژ جوشکاری)، باید حتماً کد شناسایی و تاریخ انقضای کالیبراسیون دستگاه در فرم ثبت شود.
  • تطابق کامل با ITP: هیچ آیتمی نباید بدون هماهنگی با سطوح بازرسی مشخص‌شده در برنامه تست و بازرسی پروژه (Review, Witness, Hold) امضا شود.
