در مهندسی ساخت، بازرسی فنی و کنترل کیفیت (QC)، نقشه‌های مهندسی زبان مشترک طراح، جوشکار و بازرس هستند. برای انتقال دقیق مشخصات اتصال جوش، هندسه پخ، اندازه جوش و حتی نوع آزمون‌های غیرمخرب (NDT) بدون شلوغ شدن نقشه‌ها، از نمادهای استاندارد استفاده می‌شود.

مرجع اصلی و بین‌المللی این زبان نمادین، استاندارد AWS A2.4 تحت عنوان «Standard Symbols for Welding, Brazing, and Nondestructive Examination» است که توسط انجمن جوشکاری آمریکا (American Welding Society) تدوین شده است.

در این مقاله، آناتومی نماد جوشکاری، علائم اصلی و نکات کلیدی تفسیر نقشه‌ها را بر اساس این استاندارد بررسی می‌کنیم.

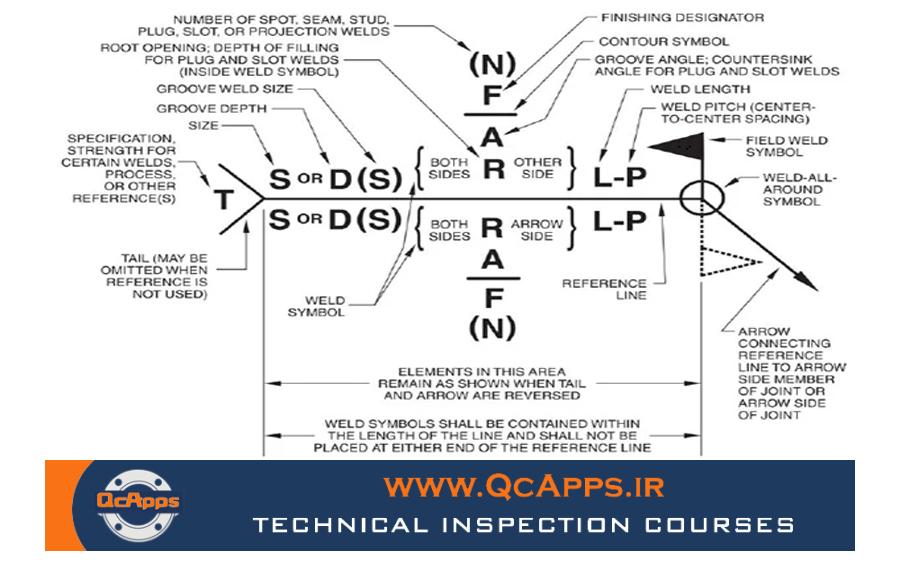

اجزای اصلی نماد استاندارد جوشکاری (Welding Symbol)

بر اساس استاندارد AWS A2.4، یک نماد کامل جوشکاری از اجزای مشخصی تشکیل شده است که هر یک پیام مهندسی دقیقی را منتقل می‌کنند:

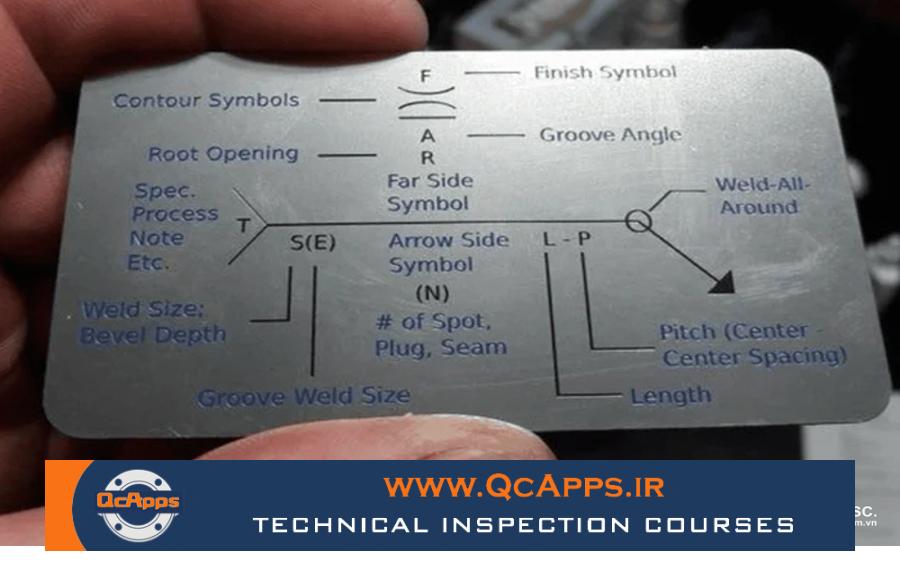

۱. خط مبنا (Reference Line)

خط افقی اصلی که تمام اطلاعات جوش، ابعاد و نمادها روی آن یا زیر آن قرار می‌گیرند. موقعیت اطلاعات نسبت به این خط معنای جهت جوشکاری را مشخص می‌کند.

۲. پیکان (Arrow)

خط موربی که از خط مبنا منشعب شده و نوک آن به اتصال مورد نظر اشاره می‌کند.

۳. دم نماد (Tail)

بخش انتهای خط مبنا که به شکل دوخطی یا دوشاخه رسم می‌شود. از دُم برای ذکر فرایند جوشکاری (مانند SMAW یا GTAW)، شماره مشخصات دستورالعمل جوشکاری (WPS) یا الزامات ویژه استفاده می‌شود. در صورتی که نکته خاصی وجود نداشته باشد، کشیدن دم الزامی نیست.

استاندارد AWS A2.4

قاعده جهت‌گیری اتصال: سمت پیکان و سمت مقابل

یکی از مهم‌ترین اصول AWS A2.4، موقعیت قرارگیری نماد جوش نسبت به خط مبنا است:

  • زیر خط مبنا (Arrow Side): اگر نماد جوش در زیر خط مبنا رسم شود، عملیات جوشکاری باید دقیقاً در همان سمتی از اتصال انجام شود که نوک پیکان به آن اشاره می‌کند.
  • بالای خط مبنا (Other Side): اگر نماد جوش در بالای خط مبنا قرار گیرد، جوشکاری باید در سمت مقابل جهت اشاره پیکان اجرا شود.
  • هر دو طرف (Both Sides): اگر نماد در هر دو سمت خط مبنا باشد، جوشکاری باید در هر دو طرف اتصال (مانند جوش گوشه دوبل) انجام پذیرد.

نمادهای پرکاربرد انواع جوش

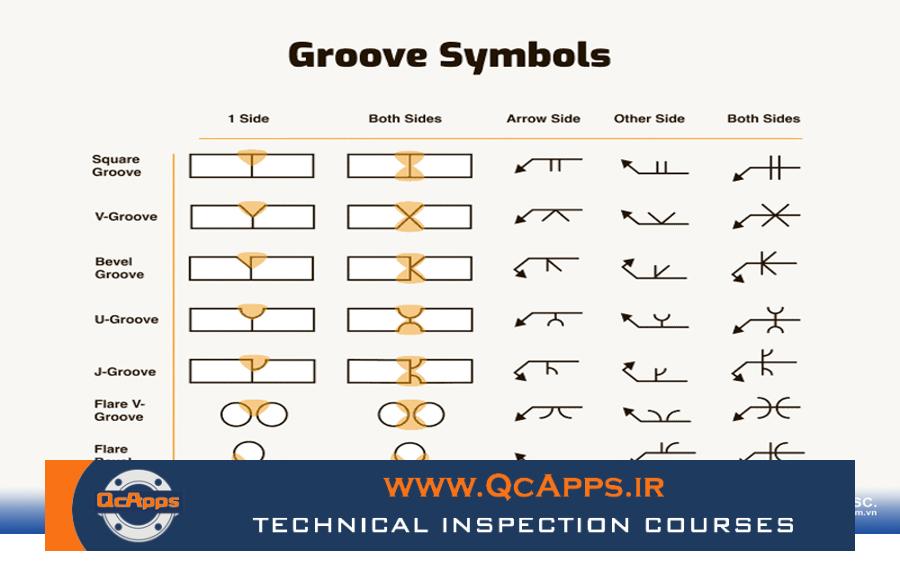

استاندارد AWS A2.4 نمادهای گرافیکی ساده‌ای را برای مشخص کردن انواع اتصالات تعریف کرده است:

  • جوش گوشه (Fillet Weld): با یک مثلث قائم‌الزاویه نمایش داده می‌شود که ساق عمودی آن همواره در سمت چپ قرار دارد.
  • جوش شیاری مربعی (Square Groove): با دو خط موازی عمودی نشان داده می‌شود.
  • جوش شیاری جناغی (V-Groove): به شکل حرف V نمایش داده می‌شود.
  • جوش شیاری نیم‌جناغی (Bevel Groove): به شکل یک خط عمودی در سمت چپ و یک خط مایل در سمت راست نشان داده می‌شود.
  • جوش شیاری لاله‌ای (U-Groove و J-Groove): برای اتصالات با لبه‌های منحنی و ضخامت‌های بالا.
  • جوش کام یا دکمه‌ای (Plug or Slot Weld): با یک مستطیل نمایش داده می‌شود.

استاندارد AWS A2.4

نمادهای تکمیلی (Supplementary Symbols)

این نمادها اطلاعات اجرایی اضافه‌تری را به خط مبنا یا اتصال اضافه می‌کنند:

  • دایره روی محل تقاطع خط مبنا و پیکان (Weld-All-Around): نشان‌دهنده این است که جوشکاری باید دور تا دور قطعه یا مقطع انجام شود.
  • پرچم سیاه کوچک (Field Weld): پرچمی که در محل اتصال پیکان و خط مبنا قرار می‌گیرد؛ به این معناست که این جوش نباید در کارگاه ساخت (Shop) اجرا شود، بلکه باید در محل نصب پروژه (Field/Site) جوش داده شود.
  • نماد گرده جوش و پرداخت سطحی (Contour and Finish): خطوط صاف، محدب یا مقعر بالای نماد جوش که شکل نهایی گرده یا نیاز به سنگ‌زنی (G) و ماشین‌کاری (M) را تعیین می‌کنند.
  • جوش نفوذی کامل (Melt-Through): نشان‌دهنده نفوذ کامل مذاب و تشکیل ریشه سالم در سمت مقابل اتصال با دسترسی یک‌طرفه.

موقعیت ابعاد و اندازه‌گذاری روی نماد

در استاندارد AWS A2.4 هر عدد در موقعیت مکانی مشخصی نسبت به نماد قرار می‌گیرد:

  • سمت چپ نماد جوش: نشان‌دهنده اندازه جوش (Size / Leg Length) یا عمق شیار (Depth of Bevel) است.
  • سمت راست نماد جوش: نشان‌دهنده طول جوش (Length) و در صورت وجود جوش منقطع، فاصله مرکز به مرکز جوش‌ها (Pitch) است (مثلاً به فرم L – P).
  • داخل نماد شیاری: زاویه پخ (Groove Angle) در داخل علامت زاویه نوشته می‌شود.
  • زیر یا روی نماد شیاری: مقدار فاصله ریشه (Root Opening) داخل خطوط پخ درج می‌گردد.

استاندارد AWS A2.4

نمادهای آزمون‌های غیرمخرب (NDE Symbols)

استاندارد AWS A2.4 علاوه بر جوشکاری، علائم استاندارد آزمون‌های غیرمخرب را نیز با همان ساختار خط مبنا و پیکان پوشش می‌دهد. علائم اختصاری روش‌های متداول بازرسی عبارتند از:

  • VT: بازرسی چشمی (Visual Testing)
  • PT: بازرسی با مایع نافذ (Penetrant Testing)
  • MT: بازرسی با ذرات مغناطیسی (Magnetic Particle Testing)
  • RT: رادیوگرافی صنعتی (Radiographic Testing)
  • UT: تست فراصوتی / التراسونیک (Ultrasonic Testing)

در این نمادها، درصد بازرسی یا تعداد مقاطع تحت آزمون نیز در کنار حرف اختصاری در سمت راست یا داخل پرانتز قید می‌شود.

نکات کلیدی بازرسی برای کارشناسان کنترل کیفیت (QC)

  • بررسی موقعیت ساق عمودی: در نمادهایی مثل Fillet و Bevel، خط قائم هندسی همواره باید در سمت چپ رسم شده باشد، صرف‌نظر از این‌که نوک پیکان به کدام سمت اشاره می‌کند.
  • تمایز بین اندازه ساق جوش (Leg) و گلویی موثر (Throat): بازرس باید ابعاد درج‌شده روی نقشه را با گیج‌های جوشکاری (Cam Gage / Bridge Cam) متناسب با تعاریف استاندارد اندازه‌گیری کند.
  • توجه به نماد Field Weld: بازرس سازه و پایپینگ باید کنترل کند که اتصالات دارای پرچم فیلد در کارگاه پیش‌ساخت جوش نشوند تا در مراحل نصب و هم‌راستاسازی مشکلی ایجاد نگردد.
