مخازن ذخیره روزمینی فولادی (Welded Steel Tanks for Oil Storage) از حیاتی‌ترین تجهیزات زیرساختی در پالایشگاه‌ها، پایانه‌های نفتی، مجتمع‌های پتروشیمی و مخازن انبارش مواد هیدروکربنی هستند. این سازه‌ها حجم‌های عظیمی از نفت خام، بنزین، سوخت‌های سبک و سنگین و فراورده‌های شیمیایی را نگهداری می‌کنند؛ بنابراین اطمینان از یکپارچگی مکانیکی، ایمنی سازه‌ای و مقاومت در برابر زلزله و باد در آن‌ها نقشی حیاتی دارد.

مرجع پیشرو و بین‌المللی برای این سازه‌ها، استاندارد API 650 تحت عنوان «Welded Tanks for Oil Storage» است که الزامات طراحی مهندسی، انتخاب متریال، جوشکاری، نصب و آزمون‌های غیرمخرب (NDT) این مخازن را تعیین می‌کند.

در این مقاله، اصول طراحی، اجزای اصلی سازه، روش‌های محاسباتی و نکات کلیدی بازرسی کنترل کیفیت (QC) بر اساس استاندارد API 650 را بررسی می‌کنیم.

استاندارد API 650؛ طراحی، ساخت و بازرسی مخازن ذخیره اتمسفریک روزمینی

دامنه کاربرد و شرایط عملیاتی در API 650

استاندارد API 650 برای مخازنی به کار می‌رود که شرایط زیر را داشته باشند:

  • مخازن روزمینی با نشیمنگاه یکنواخت (Flat Bottom): کف مخزن به صورت مستقیم یا با صفحه رینگ بتنی روی پی (Foundation) قرار می‌گیرد.
  • فشار کاری داخلی: این استاندارد برای مخازن اتمسفریک طراحی شده است؛ با این حال، فشار داخلی گاز تا ۲.۵ پوند بر اینچ مربع (حدود ۱۸ کیلوپاسکال یا ۲.۵ psig) را در صورت به‌کارگیری پیوست F استاندارد پوشش می‌دهد.
  • محدوده دمایی: دمای طراحی معمولاً تا ۹۳ درجه سانتی‌گراد (۲۰۰ درجه فارنهایت) در حالت استاندارد در نظر گرفته می‌شود (برای دماهای بالاتر از پیوست M استفاده می‌شود).
  • نوع اتصال قطعات: تمامی اتصالات ورق‌های بدنه، کف و سقف با استفاده از فرایندهای جوشکاری قوسی ذوبی اجرا می‌شوند.

اجزای اصلی مخزن بر اساس API 650

یک مخزن ذخیره نفت خام یا فرآورده شامل بخش‌های اصلی زیر است:

۱. صفحات کف (Bottom Plates & Annular Plates)

کف مخزن از ورق‌های فولادی با ضخامت اسمی حداقل (معمولاً حداقل ۶ میلی‌متر با احتساب خوردگی) تشکیل می‌شود که با جوشکاری لبه‌روی‌هم (Lap Joint) به یکدیگر متصل می‌شوند. در مخازنی با تنش بالا در رینگ پایینی بدنه، از ورق‌های حلقوی محیطی با جوش لب‌به‌لب به نام Annular Plates در زیر شل استفاده می‌شود تا توزیع تنش یکنواخت حاصل شود.

۲. صفحات بدنه (Shell Plates)

بدنه مخزن استوانه‌ای از لایه‌های مختلف ورق به نام کورس (Course) تشکیل می‌شود. از آنجا که بیشترین فشار هیدرواستاتیک ناشی از وزن سیال در کف مخزن اعمال می‌شود، بیشترین ضخامت مربوط به پایین‌ترین کورس (Course 1) است و هرچه به سمت بالای مخزن پیش برویم، ضخامت ورق‌های کورس کاهش می‌یابد.

۳. سقف مخزن (Roof Types)

سقف‌ها عموماً در دو دسته کلی قرار می‌گیرند:

  • سقف‌های ثابت (Fixed Roof): مانند سقف‌های مخروطی خودنگه‌دار یا ستون‌دار (Cone Roof) و سقف‌های گنبدی (Dome Roof).
  • سقف‌های شناور (Floating Roof): شامل سقف شناور خارجی (EFR) و سقف شناور داخلی (IFR) که مستقیماً روی سطح مایع شناور می‌شوند تا اتلاف بخارات فرار هیدروکربنی را به حداقل برسانند و از خطر اشتعال جلوگیری کنند.

۴. رینگ‌های بادگیر و رینگ سختی‌دهنده (Wind Girders & Stiffeners)

برای جلوگیری از دفرمه شدن و کمانش (Buckling) ورق‌های بدنه در اثر وزش بادهای شدید و خلأ جزئی ناشی از پمپاژ، از رینگ‌های تقویت‌کننده محیطی در ارتفاع‌های مشخص شل استفاده می‌شود.

استاندارد API 650؛ طراحی، ساخت و بازرسی مخازن ذخیره اتمسفریک روزمینی

روش‌های متداول محاسبه ضخامت شل در API 650

دو روش متداول برای محاسبه حداقل ضخامت ورق‌های بدنه وجود دارد:

  • روش ضخامت ۱ فوت (One-Foot Method): عمومی‌ترین و سریع‌ترین روش برای مخازنی با قطر تا حدود ۶۰ متر (۲۰۰ فوت). در این روش، تنش طراحی هیدرواستاتیک در فاصله‌ای معادل ۱ فوت (۳۰۰ میلی‌متر) بالاتر از خط جوش افقی هر کورس محاسبه می‌شود.
  • روش نقطه متغیر (Variable-Design-Point Method): برای مخازنی با قطر بسیار بزرگ (بیش از ۶۰ متر) کاربرد دارد و ضخامت‌های دقیق‌تر و بهینه‌تری ارائه می‌دهد تا در وزن کلی فولاد صرفه‌جویی شود.

الزامات جوشکاری و بازرسی کنترل کیفیت (QC) طبق API 650

بازرسی مخازن ذخیره اتمسفریک به دلیل حجم بالای اتصالات جوشی و حساسیت آزمون‌های آب‌بندی، دارای گام‌های کنترلی دقیقی است:

۱. آزمون رادیوگرافی جوش‌های بدنه (RT)

  • تمامی تقاطع‌های جوش قائم و افقی شل (T-Joints) بر اساس تعداد مشخص در استاندارد باید تحت پرتونگاری قرار گیرند.
  • کلیه جوش‌های عمودی کورس اول (که بحرانی‌ترین نقطه تحمل تنش کششی هیدرواستاتیک است) بازرسی حجمی دقیق‌تری نیاز دارند.

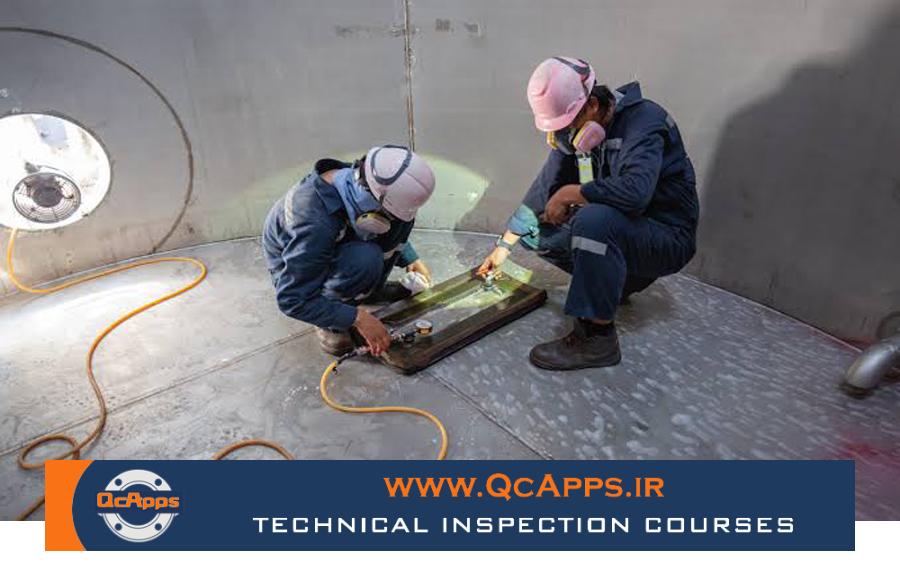

۲. آزمون وکیوم باکس (Vacuum Box Testing)

کلیه درزجوش‌های لبه‌روی‌هم ورق‌های کف مخزن (Bottom Lap Welds) باید پیش از آبگیری، با استفاده از جعبه خلاء مجهز به گیج و با پاشش محلول حباب‌ساز کنترل شوند تا کوچک‌ترین ریزسوراخ یا عیب پیوستگی در کف شناسایی شود.

استاندارد API 650؛ طراحی، ساخت و بازرسی مخازن ذخیره اتمسفریک روزمینی

۳. کنترل تلرانس‌های هندسی و نصب (Dimensional Tolerances)

  • شاقولی بودن (Plumbness): حداکثر انحراف شل از راستای قائم نباید از تلرانس مجاز جدول استاندارد فراتر رود.
  • گردی مخزن (Roundness): اندازه‌گیری قطرها در زوایای مختلف شل برای جلوگیری از بیضی‌شدن.
  • هم‌پوشانی و آفست (Peaking & Banding): کنترل تغییر شکل موضعی و زاویه‌دار شدن لبه ورق‌ها در محل جوش‌های عمودی و افقی با استفاده از شابلون‌های مقعر و محدب.

۴. آزمون هیدرواستاتیک (Hydrostatic Test)

پر کردن کامل مخزن با آب تا حداکثر تراز کاری مجاز، آزمایش نهایی و اجباری برای ارزیابی پایداری پی، نشست خاک (Settlement Survey) و اطمینان کامل از عدم وجود هرگونه نشتی در درزجوش‌ها پیش از ورود سیال هیدروکربنی به مخزن است.
