شیرهای دروازه‌ای فولادی (Steel Gate Valves) یکی از پرکاربردترین تجهیزات قطع و وصل جریان (On/Off) در خطوط لوله‌کشی فرایندی، پالایشگاهی و پتروشیمی هستند. با توجه به شرایط کاری سخت نظیر فشار و دمای بالا و حضور سیالات خورنده، طراحی و ساخت این شیرها نیازمند استانداردی با الزامات مکانیکی سنگین و ضریب اطمینان بالاست.

مرجع پیشرو و اصلی در سطح جهان برای این تجهیزات، استاندارد API 600 تحت عنوان «Steel Gate Valves – Flanged and Butt-welding Ends, Bolted Bonnets» است که توسط موسسه نفت آمریکا (American Petroleum Institute) تدوین و به‌روزرسانی می‌شود.

در این مقاله، مشخصات فنی کلیدی، الزامات تریم، تفاوت آن با شیرهای معمولی و نکات بازرسی کنترل کیفیت (QC) شیرهای API 600 را بررسی می‌کنیم.

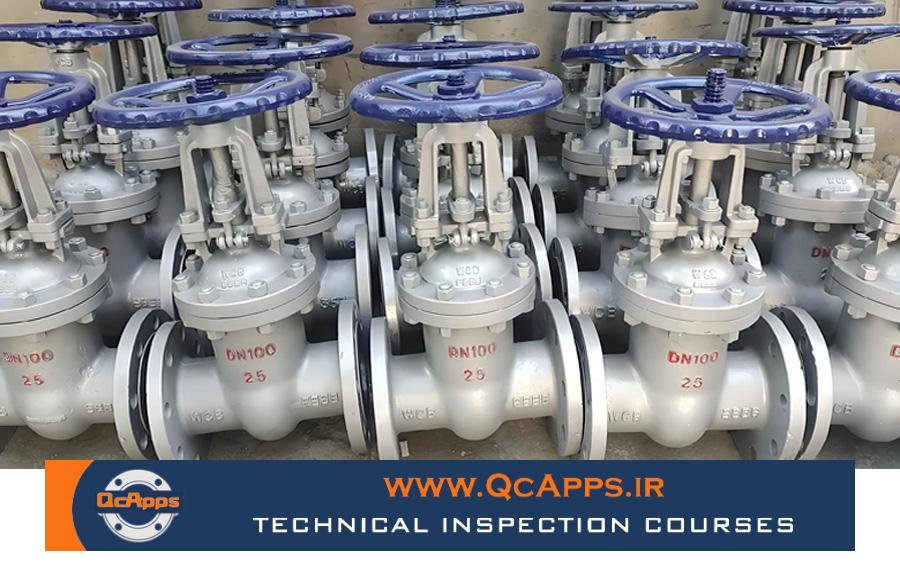

استاندارد API 600؛ طراحی، ساخت و بازرسی Gate Valve

دامنه کاربرد استاندارد API 600

استاندارد API 600 الزامات طراحی، متریال، ساخت و آزمون شیرهای دروازه‌ای فولادی سنگین (Heavy-Duty) را در محدوده‌های زیر پوشش می‌دهد:

  • سایز اسمی (NPS): از سایز ۱ اینچ تا ۲۴ اینچ (و در ویرایش‌های جدید تا NPS 42).
  • کلاس‌های فشاری: کلاس ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰ بر اساس استاندارد ASME B16.34.
  • نوع اتصال انتهایی: فلنجی (Flanged Ends) مطابق ASME B16.5 یا ASME B16.47 و جوشی لب‌به‌لب (Butt-Welding Ends) مطابق ASME B16.25.
  • نوع درپوش: درپوش پیچ‌ومهره‌ای (Bolted Bonnet) با ساختار ساقه بالا رونده (OS&Y – Outside Screw and Yoke).

ویژگی‌های طراحی و تفاوت شیرهای API 600 با ASME B16.34

شیرهای ساخته‌شده بر اساس API 600 اصطلاحاً جزو شیرهای سنگین (Heavy Wall) محسوب می‌شوند و نسبت به شیرهای صرفاً منطبق بر ASME B16.34 مزایای متالورژیکی و مکانیکی بارزی دارند:

۱. ضخامت دیواره بالاتر (Heavy Wall Thickness)

استاندارد API 600 ضخامت بدنه و درپوش را ضخیم‌تر از حداقل‌های استاندارد عمومی ASME B16.34 تعیین می‌کند. این ضخامت اضافی، مقاومت شیر در برابر سایش، خوردگی و بارهای ناشی از انبساط خط پایپینگ را تضمین می‌کند.

۲. طراحی ساختار OS&Y

در شیرهای API 600، رزوه ساقه در خارج از بدنه قرار دارد (Outside Screw and Yoke)؛ در نتیجه رزوه‌ها در تماس با سیال فرایندی، اسید یا ذرات رسوب‌گذار قرار نمی‌گیرند و دسترسی برای گریس‌کاری و روانکاری آنها بسیار ساده است.

۳. سیت‌رینگ‌های تجدیدپذیر (Renewable Seats)

نشیمنگاه‌ها (Seat Rings) در شیرهای API 600 عموماً به‌صورت رزوه‌ای، جوشکاری‌شده یا یکپارچه پوشش‌داده‌شده هستند تا در صورت سایش، قابلیت آب‌بندی مجدد یا تعویض داشته باشند.

استاندارد API 600؛ طراحی، ساخت و بازرسی Gate Valve

تریم شیر (Trim) و شماره‌گذاری استاندارد API

اصطلاح Trim به قطعات داخلی در تماس مستقیم با سیال گفته می‌شود که در معرض سایش و اصطکاک آب‌بندی هستند. در شیر دروازه‌ای، تریم شامل سطح نشیمنگاه دیسک (Wedge Face)، نشیمنگاه بدنه (Seat Ring Face)، ساقه (Stem) و بوش بک‌سیت (Backseat Bushing) است.

استاندارد API 600 با جدول معروف تریم‌ها، متریال این بخش‌ها را کدگذاری کرده است. برخی از پرکاربردترین شماره‌های تریم عبارتند از:

  • Trim 1: سطوح آب‌بندی از جنس استنلس استیل ۱۳ درصد کروم (410) مناسب برای آب، روغن و گاز در سرویس‌های ملایم.
  • Trim 5: سطوح آب‌بندی مجهز به پوشش سخت کبالتی استلایت (Stellite – Co-Cr Hardfacing) با مقاومت استثنایی در برابر سایش، دماهای بالا و فرسایش شدید.
  • Trim 8: یکی از عمومی‌ترین تریم‌های پالایشگاهی؛ دارای سیت رینگ با روکش استلایت و دیسک از جنس استیل ۱۳ درصد کروم (مقرون‌به‌صرفه و مقاوم به سایش).
  • Trim 12: قطعات داخلی کاملاً از استنلس استیل ۳۱۶ (مناسب برای محیط‌های کلریدی و خورنده).

سیستم بک‌سیت (Backseat Bushing)

یکی از الزامات ایمنی حیاتی در شیرهای API 600 وجود ویژگی بک‌سیت است. زمانی که شیر به‌صورت کامل باز می‌شود (Full Open)، برآمدگی ساقه به بوش بک‌سیت در پایین درپوش چفت شده و مسیر ورود سیال به محفظه گلند پکینگ (Stuffing Box) را مسدود می‌کند. این ویژگی به بهره‌بردار اجازه می‌دهد در شرایط اضطراری نشتی گلند را کنترل کرده و فشار روی پکینگ‌ها را به حداقل برساند.

استاندارد API 600؛ طراحی، ساخت و بازرسی Gate Valve

نکات کلیدی بازرسی کنترل کیفیت (QC) شیرهای API 600

  • کنترل مارکینگ و پلاک: بررسی پلاک مشخصات (Nameplate) مطابق الزامات API 600 و MSS SP-25 شامل شماره استاندارد (API 600)، کلاس فشار، سایز، متریال بدنه (مانند ASTM A216 WCB یا ASTM A351 CF8M)، شماره تریم و فشار کاری مجاز.
  • بازرسی چشمی سطوح ریخته‌گری: کنترل عدم وجود مک، تخلخل، ترک و پلیسه‌های ریخته‌گری در بدنه بر اساس معیارهای پذیرش استاندارد MSS SP-55.
  • تست‌های هیدرواستاتیک و پنوماتیک: کلیه شیرهای ساخته‌شده باید پیش از خروج از کارخانه تحت آزمون‌های فشار بر اساس استاندارد API 598 (تست شل، تست بک‌سیت، تست نشتی سیت آب و هوا) قرار گیرند و هیچ نشتی فراتری از حد مجاز نداشته باشند.
  • کنترل گشتاور بستن پیچ‌های بونت: اطمینان از بسته شدن متقارن و ضربدری استادبولت‌های درپوش (Bonnet Bolting) بر اساس جدول گشتاور و نوع گسکت (معمولاً گسکت اسپیرال وند با رینگ داخلی یا رینگی RTJ).
